雲林縣虎尾鎮圓鋸鋼骨加強型溫室結構 施工心得完工篇


小弟這回在部落格中,要與各位農友分享,虎尾花卉第6班鄭班長,圓鋸鋼骨加強型溫室結構完工心得。巨玖溫室有今日成果,順利轉型成專業溫室工程公司。非常感謝鄭班長,要不是鄭班長將方管型捲揚式溫室,由巨玖溫室新建,絕對沒有今日局面。

 巨玖溫室成立時,在無任何金援、學習資源及人際關係,想從事溫室工程非常辛苦,雖然小弟是溫室學徒粗工出身,一切學習都是簡易型溫室結構工法,未學習到簡固型與捲揚式及鋼骨加強型溫室結構搭建工法。需要一段時間,學習規劃與設計,然後實際搭建一座實體溫室結構。當時小弟平日幫農友維修溫室與更換農膜外,不斷尋找機會學習搭建力霸鋼骨型溫室結構,但是當時小弟從未搭建一座實體捲揚式與力霸式溫室結構。無法提供農友實體參觀,只能紙上談兵。使多數農友不相信,巨玖溫室有能力搭建捲揚式與力霸式溫室結構。無法將溫室結構交由巨玖溫室新建。直到維修鄭班長簡易型溫室結構時,鄭班長告知,將要搭建1.2分捲揚式溫室結構,小弟數次表達,懇請給小弟一個學習搭建捲揚式力霸溫室結構機會。甚至坦白告知從未搭建過捲揚式溫室結構。鄭班長告知願意給巨玖溫室一個學習搭建的機會。搭建捲揚式力霸溫室時,鄭班長帶我參觀虎尾地區,各家溫室公司搭建捲揚式力霸溫室結構,希望小弟能規劃設計出更加堅固的溫室結構。能抵擋颱風季節來臨時,農友能安心在溫室內種植農作物。參觀各家溫室公司安裝工法後,確定如何搭建鄭班長捲揚式力霸溫室結構,接下來,還要四處請教溫室鋼材尺寸、焊接、與連接配件取得..等等問題,都需要一一解決,最後,開始人員學習訓練,溫室骨架組裝與完工。每一個動作都要一步一步自行摸索,例如:結構基礎桶埋設,都要請教溫室材料配建商,更不要談溫室組裝細部相互連接工法。謝謝鄭班長,使巨玖溫室有機會學習更專業溫室結構。


鄭班長圓鋸鋼骨加強型溫室結構,由巨玖溫室搭建第二座溫室結構,鄭班長前座捲揚式溫室結構,巨玖溫室搭建時間在100年3月份,完成到今日已有二年多時間。(總坪數330坪)第二座圓鋸鋼骨加強型溫室結構,103年3月初動工,4月15日交鄭班長驗收無誤,計45個工作天。(總坪數950坪)於4月23日開始種植夏季小番茄,起初,鄭班長告知小弟想在4月25日種植夏季小番茄時,小弟數次與鄭班長溝通完工時間,因為巨玖溫室技術人員,於3月7日起10 日內,必須將103年雲林縣農業博覽會都會農園主題館鋼材結構拆除完畢,道路交還給雲林縣政府使用。鄭班長想在4月15日結構完工,4月25日種植夏季小番茄,時間非常緊迫,最後,小弟協調內部三位組長,告知鄭班長要4月25日種植小番茄,鄭班長與巨玖溫室深厚交情,請工務組組長調整全部人力,務必準時在4月15日完工,交由鄭班長點收使用。(巨玖溫室與鄭班長合約完工日期為5月15日,有非常充裕時間完工)



1.圓鋸鋼骨加強型溫室,結構基礎坑挖掘深寬1米正四方完成外觀

2.圓鋸鋼骨加強型溫室,結構基礎桶完成第一次3000磅混泥土灌漿外觀

3.圓鋸鋼骨加強型溫室,結構基礎桶完成第二次3000磅混泥土灌漿完成外觀

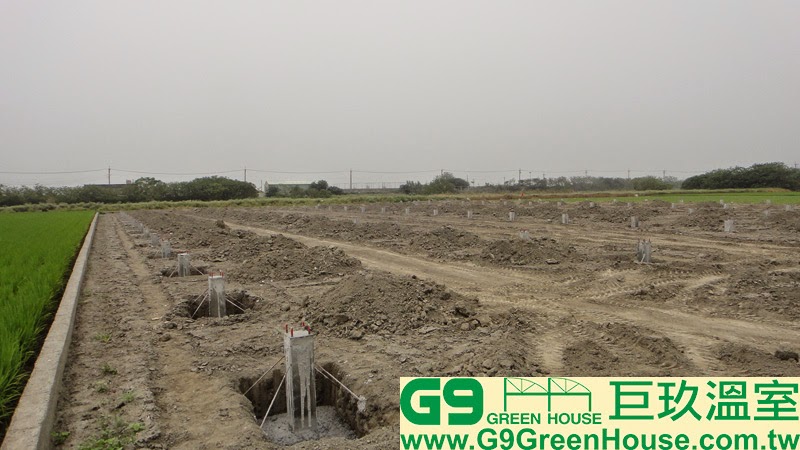

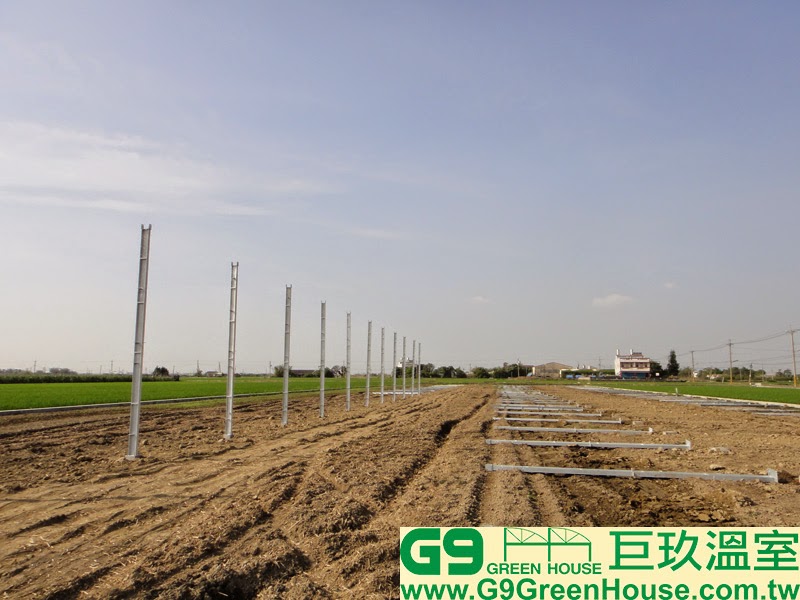

4.圓鋸鋼骨加強型溫室,結構H鋼支柱與基礎桶初步固定完成外觀

5.圓鋸鋼骨加強型溫室,結構四周擋土牆開挖深3尺施工外觀

6.圓鋸鋼骨加強型溫室,結構H鋼支柱與基礎桶及擋土牆基礎四分鋼筋完成外觀

7.圓鋸鋼骨加強型溫室結構,擋土牆基礎座四分鋼筋與基礎桶及3000磅混泥土灌漿完成外觀

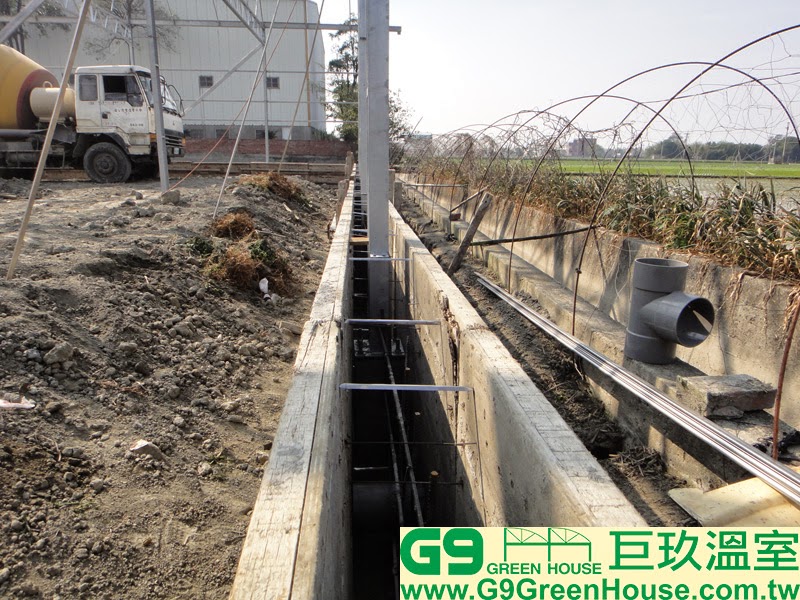

8.圓鋸鋼骨加強型溫室結構,擋土牆模板與H鋼支柱結合完成外觀

9.圓鋸鋼骨加強型溫室結構,擋土牆灌3000磅混泥土施工外觀

10.圓鋸鋼骨加強型溫室結構,擋土牆包覆H鋼支柱完成外觀

11.圓鋸鋼骨加強型溫室結構,擋土牆完成施工外觀

12.圓鋸鋼骨加強型溫室結構,擋土牆固定防蟲網白鐵壓條完成外觀

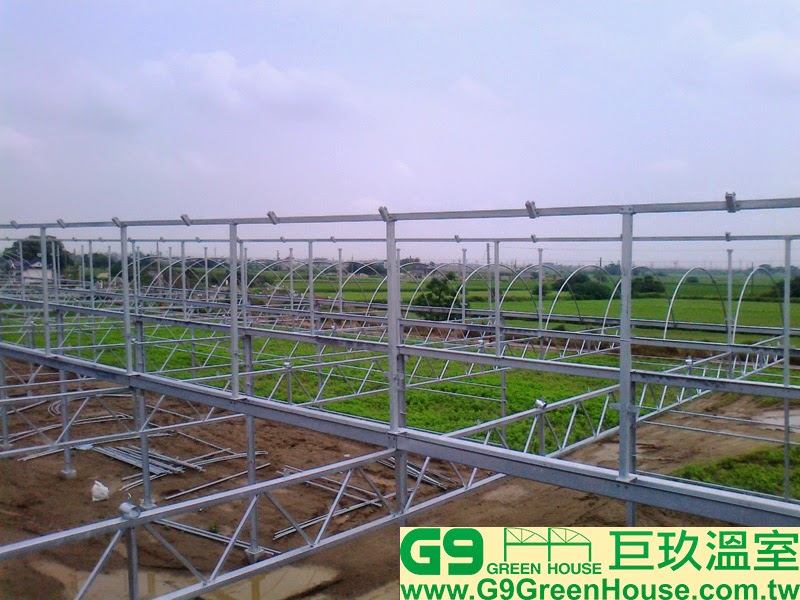

13.鋸齒鋼骨加強溫室,水槽結構與通風口上層柱及上橫樑結合完成外觀

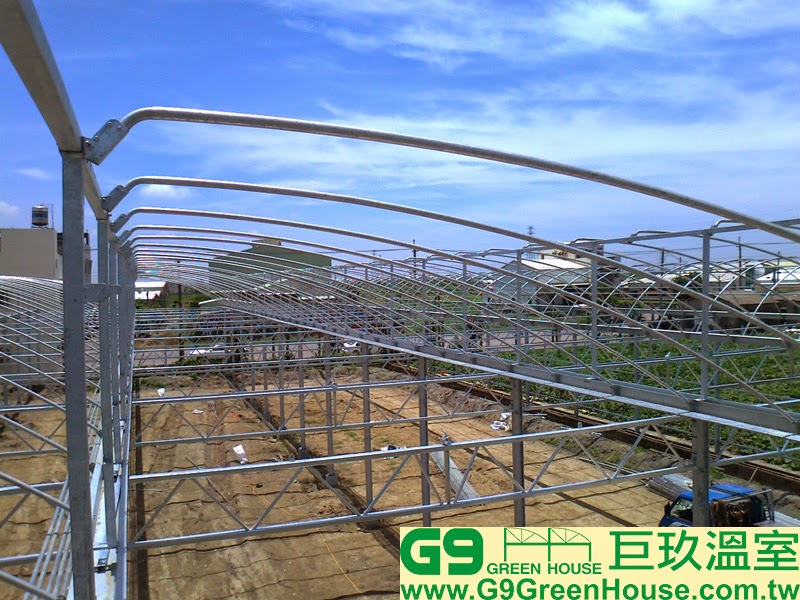

14.鋸齒鋼骨加強型溫室結構,每一米固定一組彎弓基礎管完成外觀

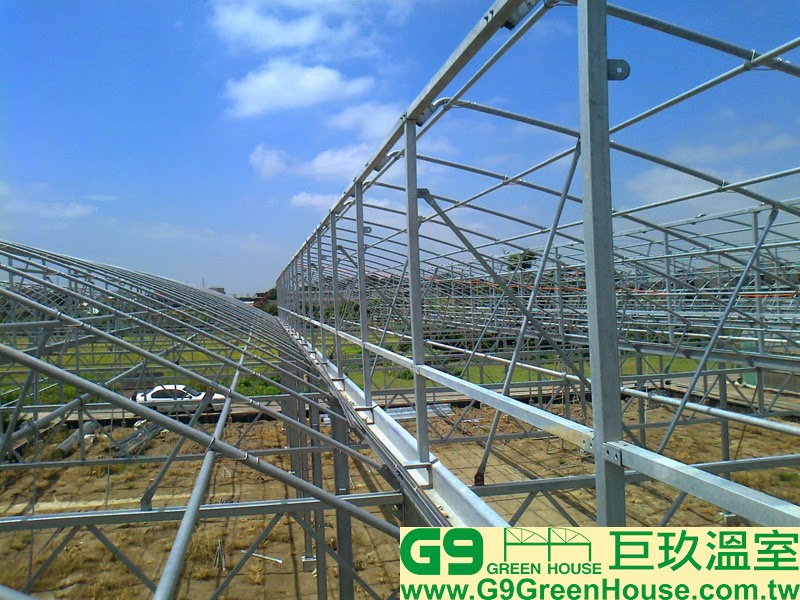

15.鋸齒鋼骨加強型溫室,水槽結構每二米固定一支高1

16.鋸齒型通風口,上層與下層橫樑連接在通風口支柱完成外觀

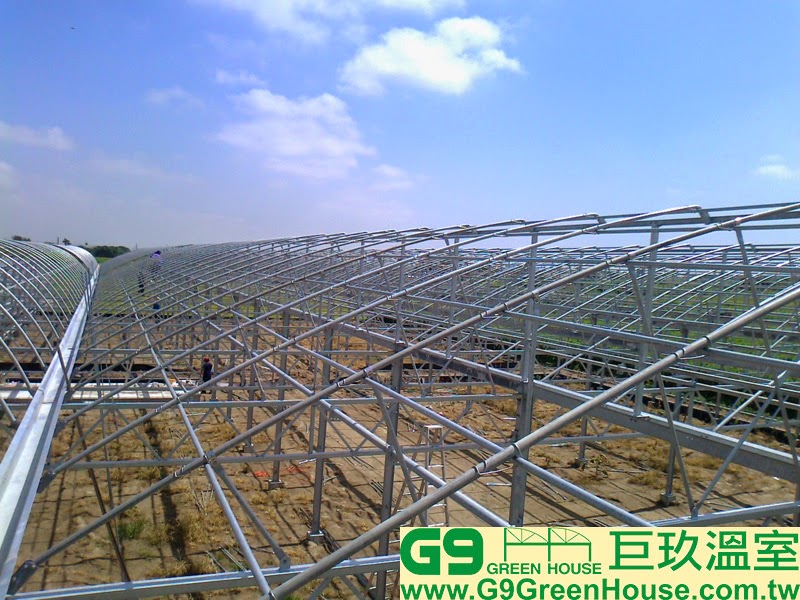

17.鋸齒型彎弓基礎管,固定六分輔助直管完成外觀

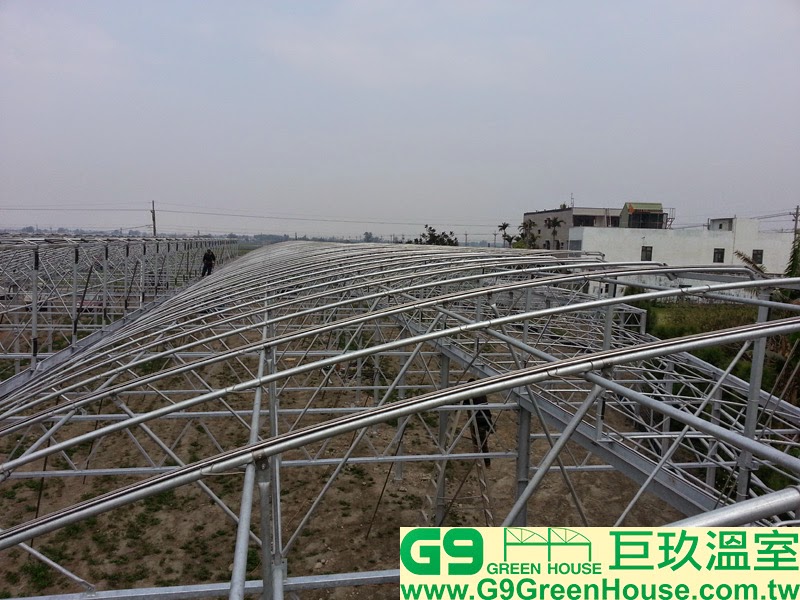

18.锯齒型通風口橫向三排白鐵壓條固定完成外觀

19.鋸齒型彎弓基礎管與拉力桿連接完成外觀

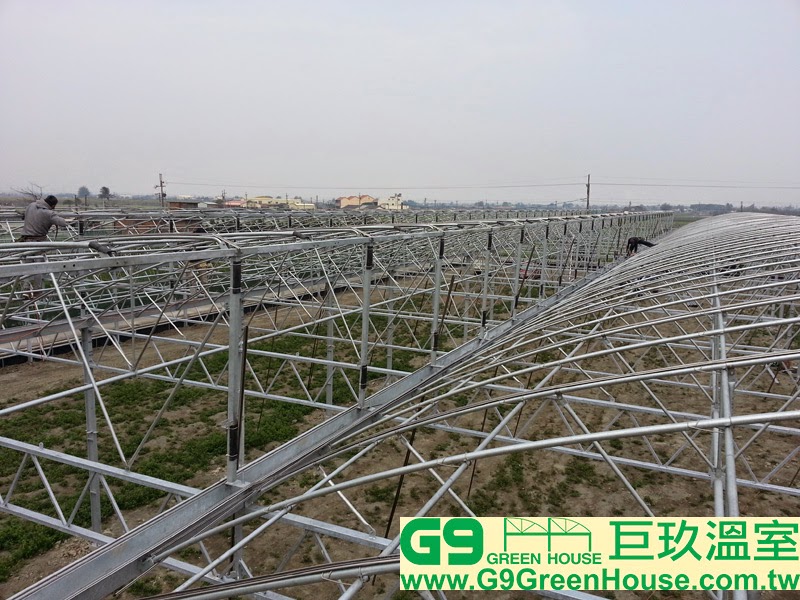

20.鋸齒型通風口支柱頂端與尾端綁45CM泡棉防止通風口捲揚管直接撞擊上層柱

21.鋸齒型彎弓基礎管每二米固定一組彎弓補強壓條完成外觀

22.鋸齒型溫室結構通風口覆蓋16目防蟲網完成外觀

23.鋸齒型溫室結構通風口捲揚農膜固定完成外觀

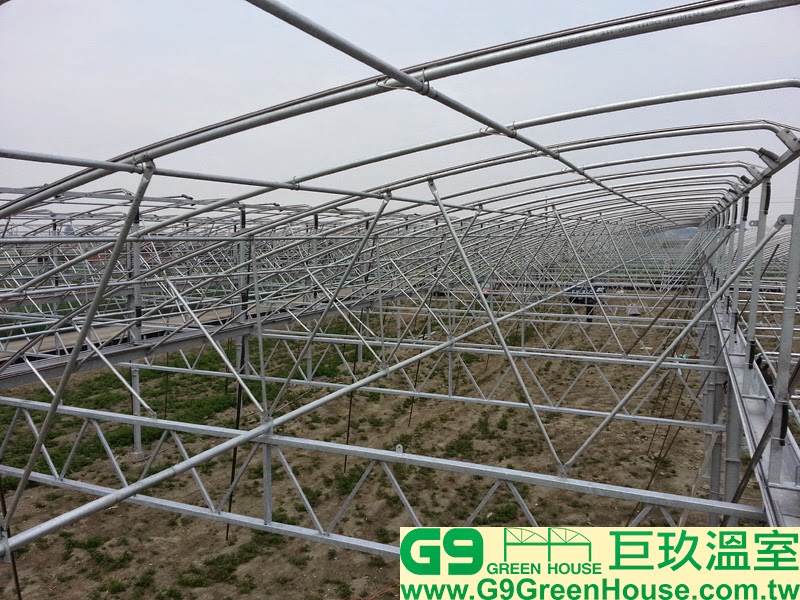

24.圓鋸鋼骨加強型溫室結構全部鋼材連接完成準備覆蓋結構農膜外觀

25.圓鋸鋼骨加強型溫室結構彎弓基礎管開始覆蓋結構農膜初步完成外觀

26.圓鋸鋼骨加強型溫室結構彎弓基礎管農膜覆蓋完成外觀

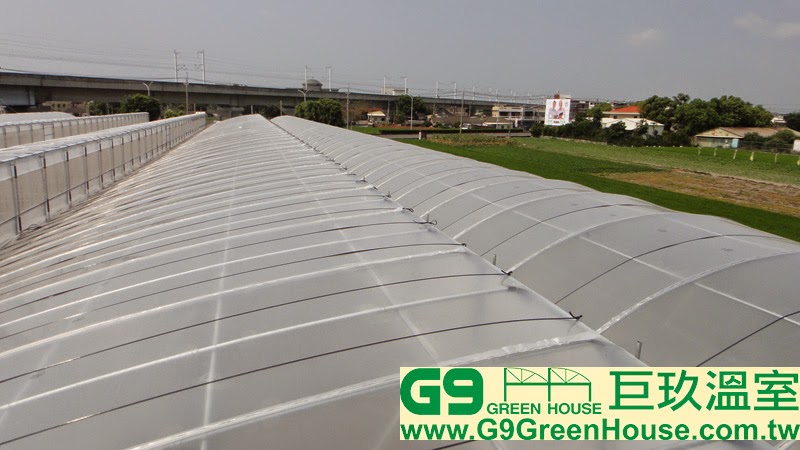

27.圓鋸鋼骨加強型溫室結構彎弓基礎管與結構農膜固定完成外觀

28.圓鋸鋼骨加強型溫室結構通風口每二米防風桿固定完成外觀

29.圓鋸鋼骨加強型溫室結構,屋頂結構農膜每一組補強壓條固定農膜條與結構農膜密合完成外觀

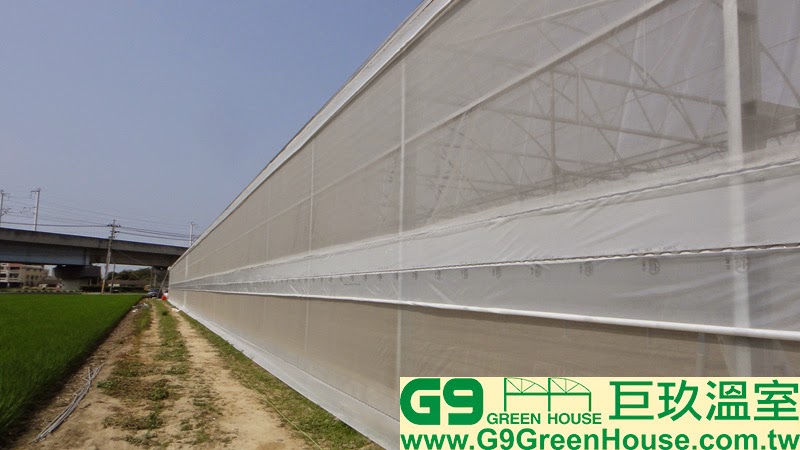

30.圓鋸鋼骨加強型溫室結構四周上下層捲揚安裝完成外觀
虎尾花卉第6班鄭班長,圓鋸鋼骨加強型溫室結構,與崙背鄉第27班洋香瓜許班長,圓鋸鋼骨加強型溫室結構,採用鋼材厚度與規格完全相同,許班長與鄭班長圓鋸鋼骨加強型溫室結構,二處差別在許班長圓鋸鋼骨加強型溫室結構友2處T型崎零地,與溫室每棟跨距尺寸,鄭班長風頭正三角型零形地與每棟跨距12米寬度,溫室鋼材相互連接方面完全採用巨玖溫室新一代改良圓鋸鋼骨加強型溫室結構。

31.圓鋸鋼骨加強型溫室結構內部完工外觀

32.圓鋸鋼骨加強型溫室結構每一排水槽H鋼支柱連接C型鋼外觀

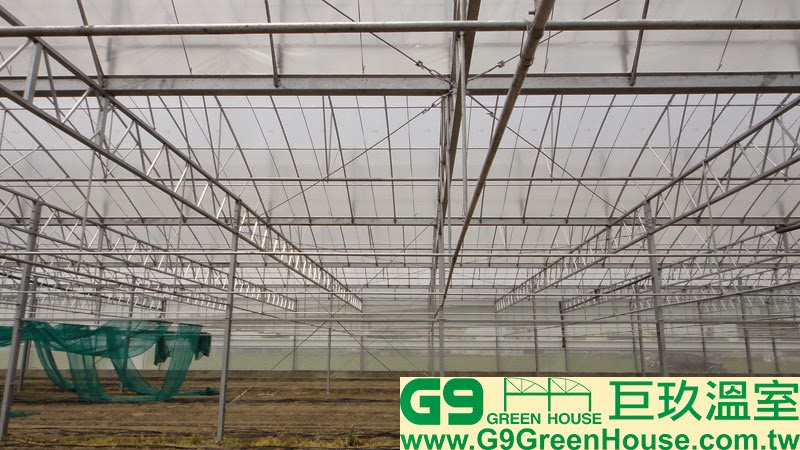

33.圓鋸鋼骨加強型溫室結構每16米固定一組風拉桿與側拉桿連接在H鋼支柱與水平樑完成外觀

34.圓鋸鋼骨加強型溫室結構正方型風頭結構完工外觀

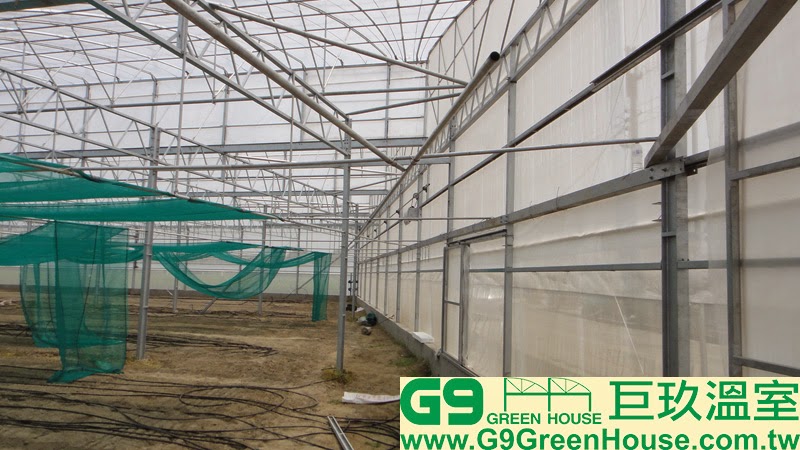

35.圓鋸鋼骨加強型風頭結構三角菱型地完工外觀

36.圓鋸鋼骨加強型溫室結構雙側邊防風桿安裝完成外觀

37.圓鋸鋼骨加強型溫室結構風頭防風桿安裝完成外觀

38.圓鋸鋼骨加強型溫室結構內部種植夏季小番茄幼苗外觀

39.圓鋸鋼骨加強型溫室結構溫室內部立向與橫向及直向倒T管每四米固定完成外觀

40.圓鋸鋼骨加強型溫室結構交由農民使用外觀
目前,巨玖溫室所搭建圓鋸型溫室結構,完全採用改良版溫室結構搭建,打造一座更加堅固圓鋸型溫室結構。

小弟特別在部落格中,與各位農友分享虎尾花卉第6班鄭班長,與巨玖溫室之間友誼故事。巨玖溫室有今日發展與成果,要謝謝鄭班長,當初給小弟搭建捲揚式力霸溫室結構,與鄭班長告誡小弟那席話,成為日後幫農友在規劃設計各類型溫室結構時的參考依據,也是巨玖溫室快速發展的重要因素。

短短三年九個月成為專業溫室工程公司,在參觀各家溫室公司搭建溫室結構時,班長時常告誡小弟,每一位農友要將搭建成溫室時,都是盼望能改善家中經濟現狀,不用看天吃飯,首先要將農地向農會貸款,然後再將僅存血汗錢湊足,才能請溫室公司蓋溫室結構,想改善家中經濟,又要擔心夏天颱風季來臨時,溫室結構無法抵擋颱風侵襲,影響溫室內農作物收成,間接影響家庭經濟來源。小弟深知,每位農友搭建溫室結構的心態,無非想讓家中經濟改善,使家庭成員過更好日子。鄭班長謝謝你,這席話使小弟到今日,在幫農友設計規劃溫室結構時,總是將各家溫室公司優良工法,與連接鋼材堅固度,加以學習融合與吸收,成為巨玖溫室工法,無時無刻提醒自己,打造一座更堅固溫室結構,在颱風季都不用擔心溫室結構損壞。

巨玖溫室這三年多來,在雲林縣各鄉鎮搭建各類型溫室結構,超過80座。使更多農友願意將溫室結構交由巨玖溫室搭建。

下回,小弟將與各位農友分享,嘉義縣大林鎮四分地圓鋸方管捲揚式溫室結構骨架組裝篇。大林鎮吳大哥是巨玖溫室老顧客,早在巨玖溫室成立第二年,吳大哥就將溫室結構交由巨玖溫室搭建,四分地溫室結構是吳大哥第二棟交由巨玖溫室新建。目前工作進度已完成溫室鋼材骨架組裝,5月20日前將全數點交與驗收。交由吳大哥使用種植農作物,今年,巨玖溫室共承接雲林縣溫室補助案件,總計16件。已完工點收使用共12件,正在動工新建共二件,今年六月底巨玖溫室承接的102年雲林縣溫室補助案件,都能如期讓雲林縣政府申報驗收完工。
