嘉義太保圓鋸型捲揚加強(方管)溫室


巨玖心得分享:

          這回小弟在部落格與各位農友們分享,巨玖溫室精心設計改良的-單斜式通風口溫室結構」,巨玖溫室依照屋頂類型將之分為:鋸齒型 / 圓鋸型  通風口溫室結構」兩種。特以嘉義縣太保市圓鋸型捲揚(方管)式溫室做結構說明。

鋸齒型溫室基本外觀圖
圓鋸型捲揚(方管)溫室結構施工完工外觀

                                                                                                       2017/04/20




           巨玖溫室所改良的圓鋸型溫室,首座於2012319日完工,位在台南七股-漁產試驗所龍膽石斑池。位於近海不到100公尺,可見巨玖溫室設計改良的圓鋸型通風口溫室結構,連接工法與材質強度足以承受強勁的東北季風瞬間高達15級以上的風壓,歷年來侵襲的颱風破壞強度愈來愈強。已搭建逾4年的台南七股-漁產試驗所龍膽石斑池,圓鋸型通風口溫室結構鋼材與配件毫無損壞,可證明巨玖溫室改良的圓鋸型通風口溫室結構具有最佳抗風能力

        回憶起,巨玖溫室成立初期,尚未承接台南七股漁產試驗所龍膽石斑池-圓鋸型通風口溫室結構前,小弟就已經思考,要建造一套適合用於在溫室頂端結構安裝自然通風口工法與配件,不會因為相互串聯鋼材後與設計缺失,造成溫室結構主體安全與抗風性減弱。小弟在各地搭建溫室結構時,就會在四處觀察尋找各家溫室公司搭建的各類型溫室結構,與頂端結構安裝通風口工法與配件。經過半年的蒐集相關資料與上網確認,發覺只有單斜式通風口溫室結構優點勝出,因為單斜式通風口高1.5m結構的設計,是目前在自然通風口結構中,通風口寬度最寬,能有效將溫室內積熱快速排出溫室外。通風口結構採用支柱相互串連工法,利用每棟水槽配件接合溫室主體結構,防止因通風口溫室結構安裝自然通風口缺失,導致通風口溫室結構嚴重漏水,影響溫室內農作物生長,更可能造成嚴重病蟲害。

      經過小弟多年觀察各類型溫室通風口結構後,唯有鋸齒型與圓鋸型通風口溫室結構,採用水槽固定與垂直通風口為基礎設計自然通風口結構,除了能將溫室內積熱有效的排出溫室外,又能有效防止雨水滲入溫室內。另外,任何類型的溫室通風口結構,若沒有採用水槽結構配合通風口連接為基礎,雨水很容易滲入溫室內,唯有圓鋸型與單斜式通風口支柱結構配合水槽結構相互串連,可以有效防止因通風口溫室結構與設計缺失雨水滲入溫室內。鋸齒型通風口溫室結構的唯一缺點是搭建成本大,溫室結構增加通風口鋼材串聯工法,必須承受非常大的風壓,甚至比一般圓拱型溫室結構承受的風壓多出數倍,以致於鋸齒型溫室通風口結構連接必須非常堅固,方能抵抗強颱侵襲下,不會導致圓鋸型與鋸齒型溫室骨架與鋼材損壞與變形,影響溫室結構本身抗風能力。
鋸齒型溫室結構系統材料說明圖


鋸齒型溫室通風口示意圖

鋸齒型溫室披覆材料說明圖
           小弟早期於20117月份設計及改良,已完成第一份圓鋸型通風口溫室結構構圖初稿,一直沒有機會實際搭建與測試圓鋸型溫室結構主體,直到20122月份台南七股漁產試驗所龍膽石斑池,確定採用巨玖溫室精心改良的圓鋸型溫室結構時。讓小弟終於有機會實現打造夢想中的圓鋸型溫室結構,將其優點正式展現在各位農友面前,讓更多農友了解巨玖溫室設計改良後,圓鋸型溫室結構實際的優點與抗風能力。小弟非常珍惜這得來不易的契機。決定為了提昇巨玖溫室企業形象,將圓鋸型溫室結構普及讓更多農友願意採用,在颱風雨季來臨時,都不用擔心懼怕圓鋸型溫室結構受損。

    巨玖溫室改良設計的圓鋸型溫室結構,自20122月份開始搭建至今,已達300座以上圓鋸型與鋸齒型通風口溫室結構完工分佈於各縣市鄉鎮,感謝這麼多的農友願意信任與採用巨玖溫室設計的圓鋸型溫室結構,促使圓鋸型溫室結構成為巨玖溫室的企業型象,謝謝各位農友支持愛護。

    巨玖溫室設計改良圓鋸型通風口溫室結構部份:於搭建時有些條件限制,在溫室結構相互串連鋼材與橫樑部份,必須採用水平樑是方管材質作為橫樑與水槽結構,及通風口材質採用方管支柱骨架相互連接方式,才能搭建一座堅固耐用的鋸齒型通風口溫室結構。

圓鋸型捲揚(方管)式溫室-基礎桶灌漿完成外觀



圓鋸型(方管)式溫室-方管支柱採用100乘100方管長度3米黑鐵熱浸材質

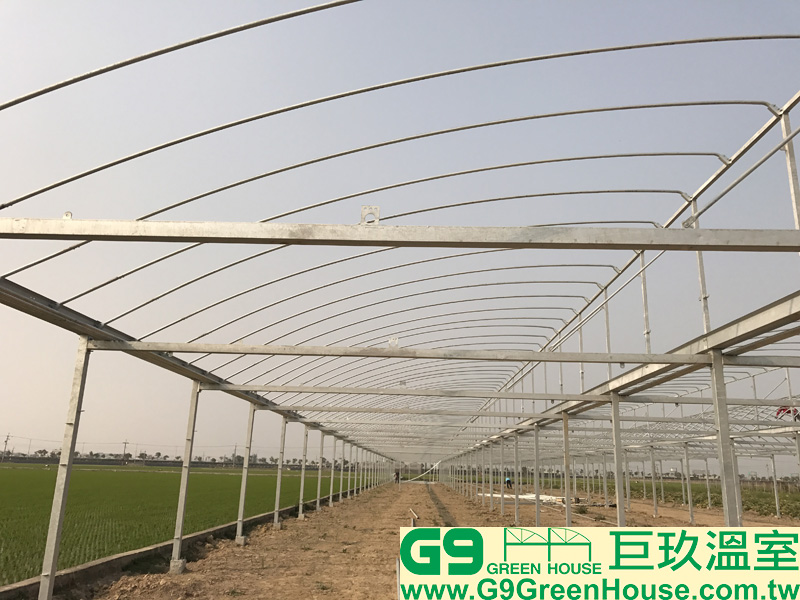

圓鋸型捲揚(方管)式溫室-主橫樑採用100乘100方管長度7

圓鋸型捲揚(方管)式溫室-四周圍繞三尺檔土板完成外觀

圓鋸型捲揚(方管)式溫室-溫室內工作室施工完工外觀
         巨玖溫室設計改良的圓鋸型屋頂,適用於捲揚加強型溫室H鋼鋼骨加強型溫室,這二種類型配合巨玖溫室改良鋸齒型通風口相互串連,使溫室足以抵擋15級以上陣風來襲時,溫室本身結構不致受損,延長溫室使用年限。

    巨玖溫室設計的圓鋸型溫室,經過這幾年來,結構鋼材、串聯工法、安裝配件材質…不斷的調整,促使目前巨玖溫室圓鋸型通風口結構,更加堅固與完善,是缺失最少的圓鋸型溫室結構,足以抵抗任何強颱侵襲下,通風口結構都不致變形受損,溫室結構主體安全性不受影響。

    巨玖溫室搭建的圓鋸型溫室結構,5年來歷經蘇迪勒、梅姬…..等強颱侵襲後,溫室主體與通風口結構毫無受損,巨玖溫室的圓鋸型溫室,是足以抵擋強颱陣風來襲不會危及安全性的溫室結構,促使農友們對巨玖溫室搭建的鋸齒型溫室信任,放心採用巨玖溫室設計的溫室。

    巨玖溫室提醒農友們,採用單斜式通風口溫室結構,首要了解幾個條件限制與鋼材最脆弱的部份,再決定是否要搭建單斜式通風口溫室結構,不能因為設計缺失直接影響通風口結構安全與抗風性。

():單斜式彎弓基礎管每棟跨距不得超過7.5m,因為單斜式通風口溫室結構最脆弱部份為彎弓基礎管屋頂頂端部份,如果每棟彎弓基礎管採用大跨距超過8m以上,雖然可以降低溫室搭建成本支出,但是彎弓基礎管屋頂結構強度相對的變脆弱,導致抗風能力變差,直接影響彎弓基礎管結構強度。一般溫室公司在搭建單斜式結構時,首先針對搭建成本支出,決不會將溫室結構抗風能力列入考量,都會採用每支彎弓基礎管之間距離1.33m一支,彎弓基礎管與每棟之間採用大跨距串聯工法施工,降低單斜式通風口溫室結構所需材料使用量,減少工期天數與成本支出。這種作法,彎弓基礎管抗風能力變差,使單斜式通風口結構無法抵擋強颱侵襲。衍生出來的缺失由業主自行吸收,使農友每次於颱風季節來臨時擔心溫室結構受損。

圓鋸捲揚(方管)式溫室-水槽結合在每支方管支柱外觀
圓鋸捲揚(方管)式-通風口上層柱高1

鋸齒型通風口支柱材質為50乘50方管長度1

巨玖溫室設計鋸齒型通風口上層柱底部外觀
   巨玖溫室圓鋸型通風口溫室結構,屋頂彎弓基礎管改良部份:採用每支彎弓基礎管間距1m一支彎弓基礎管相互串連在水槽結構,另外,每棟彎弓基礎管跨距不得超過7.5m寬,彎弓基礎管通風口頂端鋼材不容易變脆弱,屋頂結構更加堅固。
    巨玖溫室彎弓基礎管相互串連方式,採用彎弓6分輔助鍍鋅直管直向相互連接在每一支1m彎弓基礎管上,每組彎弓6分輔助直管之間左右側不得超過4尺距離,輔助直管直向固定在彎弓基礎管,確保鋸齒型彎弓基礎管屋頂頂端結構相互串聯,增加屋頂頂端結構強度,使鋸齒型彎弓基礎管結構更具有抗風性,不因通風口彎弓基礎管過高,影響鋸齒型溫室屋頂頂端結構主體安全性。
   例如:巨玖溫室設計鋸齒型溫室通風口,彎弓基礎管每一支間距,一律採用1m一組彎弓基礎管相互連接,圓鋸型彎弓基礎管每棟跨距在7m內,彎弓6分輔助直管5組,直向連接在每支彎弓基礎管。如果圓鋸型彎弓基礎管每棟跨距7.5m內,彎弓6分輔助直管6組,增加補強每一支彎弓基礎管抗風能力與安全性,這使鋸齒型通風口屋頂彎弓基礎管更加堅固。

圓鋸型捲揚(方管)式溫室-彎弓基礎管輔助直管六組固定彎弓基礎管完成外觀


圓鋸型捲揚(方管)式溫室-彎弓基礎管輔助直管五組固定在彎弓基礎管完成外觀
圓鋸型捲揚(方管)式溫室-每棟風頭基礎結構全部鋼材與配件相互完成串聯外觀


鋸齒型捲揚(方管)式溫室-通風口16目防蟲網與通風口捲揚農膜與1


():通風口結構最脆弱的部份:
     因一般單斜式通風口結構溫室,屋頂彎弓基礎管通風口頂端高度為1.5m,通風口結構相互連接鋼材非常重要,攸關單斜式通風口結構溫室,是否可以抵擋颱風侵襲時溫室結構的安全性與抗風能力。一般溫室公司搭建單斜式溫室時,通風口材質大部份採用鍍鋅管材質互相串連,這樣可節省搭建單斜式成本支出,絕對不會主動將單斜式通風口高度提高,因為高度提高相對的承受強大風壓時容易使通風口結構變形,直接影響溫室結構主體安全。

圓鋸型捲揚(方管)式溫室-風頭結構鋼材相互連接完成外觀
圓鋸型捲揚(方管)式溫室-前後五米每一支彎弓基礎管固定彎弓補強壓條組完成外觀

圓鋸型通風口鋼材與配件相互串聯完成外觀
          巨玖溫室設計改良後的圓鋸型與鋸齒型單斜式溫室結構,將圓鋸型溫室通風口結構從鋼材作重新設計改良,主動將圓鋸型通風口結構高度提高為1.7m。使圓鋸型溫室通風口結構更加堅固,同時將溫室內的積熱快速排出到溫室外,發揮圓鋸型通風口溫室結構的優點。
巨玖溫室設計鋸齒型通風口橫樑材質為50乘50方管長度4米連接在每一隻通風口上層柱外觀



圓鋸型捲揚(方管)式溫室-每二米固定一組彎弓補強壓條組在彎弓基礎管完成外觀

鋸齒型捲揚(方管)式溫室-通風口施工完工外觀

鋸齒型通風口每二米固定一支防風桿在通風口捲揚農膜施工完成外觀
圓鋸型捲揚式(方管)溫室-每二米覆蓋4尺16目防蟲網在屋頂結構農膜上固定雙側邊水槽壓條溝內施工完工外觀

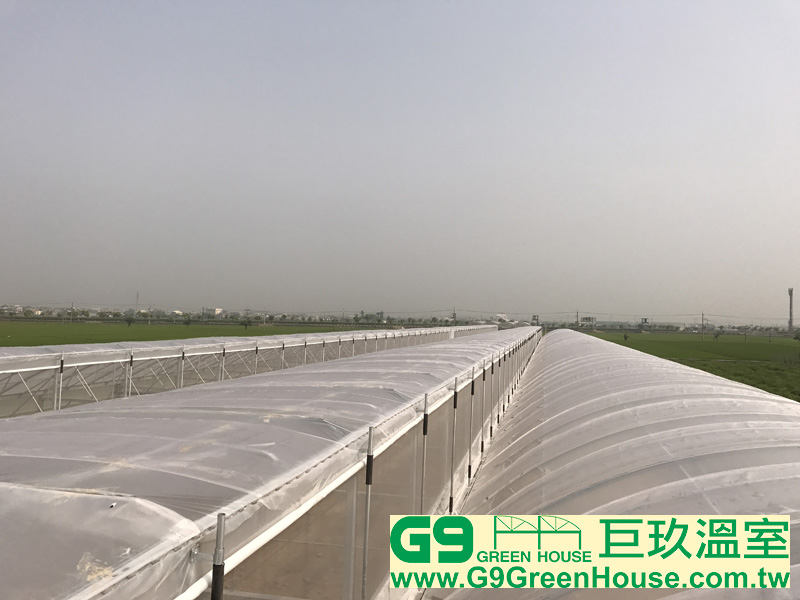

圓鋸型捲揚式溫室-屋頂結構農膜施工完工外觀



         巨玖溫室圓鋸型溫室通風口結構支柱與橫樑串連部份:採用50*50*厚度2.0mm*高度1.7m方管為通風口支柱,(以蘭花溫室外遮蔭上層柱串連結構原理)改良成鋸齒型通風口結構,以每2m一支上層柱固定在每排水槽結構上,使鋸齒型通風口支柱更加堅固,固定在圓鋸型通風口水槽結構中,通風口橫樑採用50*50*長度4m*厚度2.0mm方管直向串連在每一支通風口支柱,使每支通風口支柱與通風口橫樑相互連接,圓鋸型通風口結構與鋸齒型彎弓基礎管相互結合,通風口結構更加堅固,固定在溫室主體結構。
巨玖溫室設計鋸齒型通風口支柱每四米一組拉力桿固定在溫室結構主橫樑完成外觀
巨玖溫室設計鋸齒型通風口支柱與通風口橫樑與彎弓基礎管連接完成外觀

圓鋸型捲揚(方管)式溫室-彎弓基礎管每一米一組固定在鋸齒型通風口橫樑配件完成外觀
捲揚(方管)式溫室-圓鋸通風口上橫樑每二米固定一組彎弓基礎管完成外觀

圓鋸型捲揚(方管)式溫室-四周每二米一組防風桿固定溫室結構C型鋼施工完工外觀
    另外,鋸齒型通風口支柱,每4m一支6分斜撐管固定串連在溫室主體結構主橫樑配件與通風口支柱相互接合,使鋸齒型通風口與溫室主橫樑結合而更加堅固,防止因颱風侵襲時通風口支柱與補強支柱變形。
巨玖溫室設計鋸齒型通風口橫樑固定彎弓基礎管配件採用對鎖螺絲組熱浸鍍鋅材質外觀

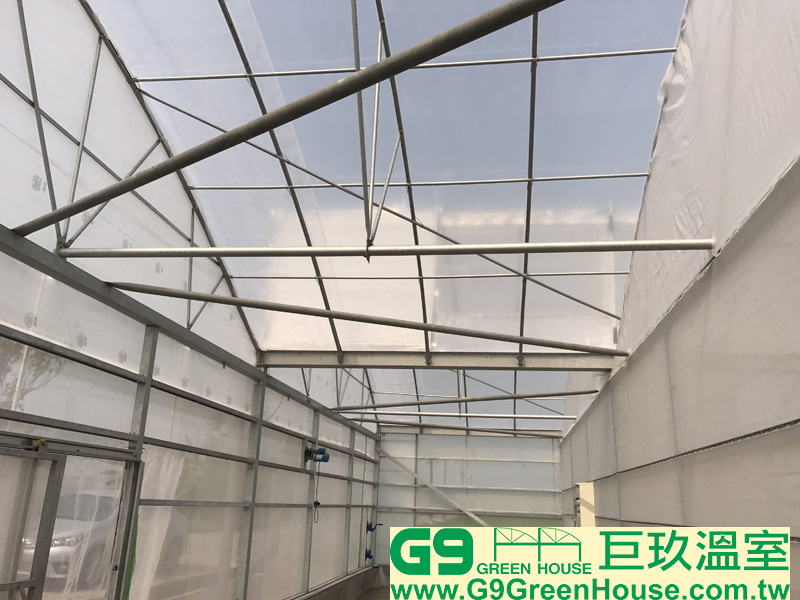

圓鋸型捲揚(方管)式溫室-內部施工完工外觀
        巨玖溫室設計改良的圓鋸型溫室通風口結構高度為1.7m,是目前單斜式溫室通風口結構高度最高結構之一。鋸齒型溫室結構最大優點,通風口串連方式,完    全採用方管材質與螺絲組相互對鎖與串連,固定在每一支通風口支柱與通風口橫樑與彎弓基礎管配件,這使得圓鋸型溫室搭建成本、鋼材使用數量相對增加,可以使巨玖溫室設計圓鋸型溫室結構更加堅固及具抗風性。


圓鋸型捲揚(方管)式溫室結構彎弓補強壓條固定完成準備覆蓋農膜外觀

圓鋸型捲揚(方管)式溫室
()、彎弓基礎管與主橫樑相互串連拉力桿連接部份:
     一般單斜式溫室結構最脆弱的部份,在屋頂彎弓基礎管頂端,因為直接承受強大風壓襲擊,如果彎弓基礎管無法抵抗下風壓壓力,會致使單斜式彎弓基礎管容易受損變形,直接影響單斜式溫室結構主體堅固性。一般溫室公司搭建單斜式溫室時,彎弓基礎管拉力桿採用4m一組長短5支彎弓拉力桿,固定在主橫樑與彎弓基礎管之間,補強彎弓基礎管頂端屋頂結構強度。
巨玖溫室設計改良捲揚(方管)式溫室-鋸齒型中直管採用2英寸鍍鋅圓管從第一支主橫樑串聯到最後一支主橫樑完成外觀

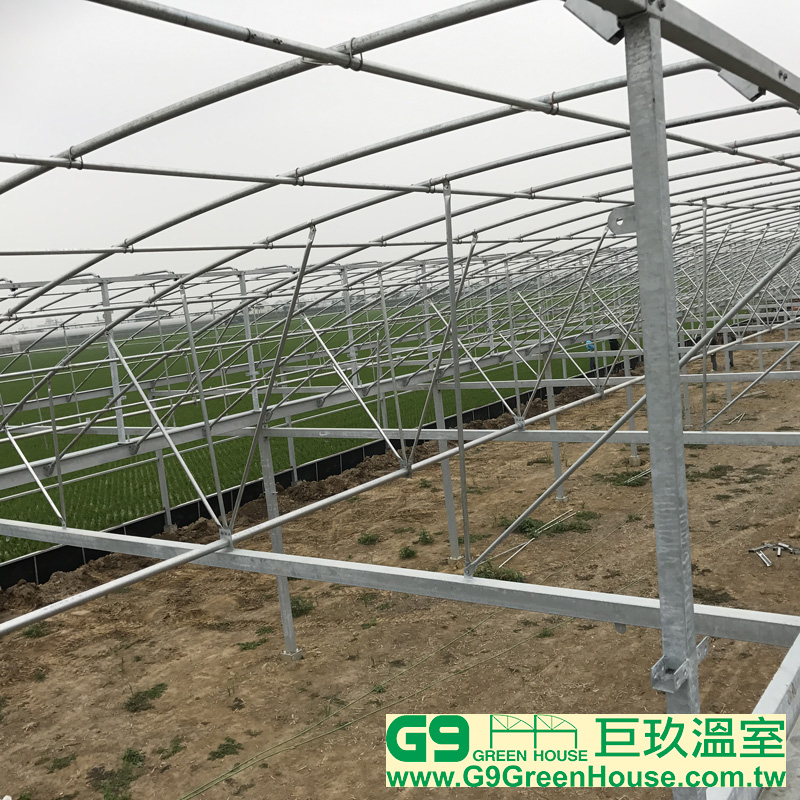

捲揚(方管)式溫室-鋸齒型彎弓基礎管每四米固定長短七支拉力桿在每一支主橫樑完成完成外觀
捲揚(方管)式溫室-鋸齒型彎弓基礎管每隔二米固定長短三支拉力桿在鋸齒型結構中直管完成外觀
捲揚(方管)式溫室-圓拱型彎弓基礎管每四米固定長短五支拉力桿在每一支主橫樑完成外觀
圓鋸型捲揚(方管)式溫室-彎弓基礎管每一支彎弓補強壓條溝內舖農膜條在壓條溝內利用壓條線與屋頂結構農膜施工完工接合外觀
圓鋸型溫室-屋頂結構農膜與彎弓基礎管補強壓條固定農膜條施工完工外觀


           巨玖溫室圓鋸型溫室結構彎弓基礎管頂端補強部份,彎弓基礎管拉力桿採用每4m一組長短7支彎弓拉力桿固定在主橫樑土地公片,增加彎弓基礎管頂端之間強度,每一組彎弓拉力桿之間距離不得大於1m,增加鋸齒型通風口彎弓基礎管屋頂頂端強度,另外,巨玖溫室在每支主橫樑與主橫樑之間,中心位置直向串連一支2英吋鍍鋅管*長度6m直向連接在第1支主橫樑為起點串連到最後一支主橫樑,在每支主橫樑與主橫樑每2m位置,增加一組長短3支彎弓拉力桿呈「山」字形串連在鋸齒型與圓鋸型彎弓基礎管上,使主橫樑與主橫樑之間彎弓基礎管頂端結構的強度增加。這種施工工法唯有巨玖溫室圓鋸型設計使用,鋸齒型中直管補強彎弓基礎管之間強度,防止颱風下風壓造成彎弓基礎管損壞。

圓鋸型捲揚(方管)式溫室-鋸齒型彎弓基礎管與通風口拉力桿相互連接在通風口支柱與橫樑完成外觀

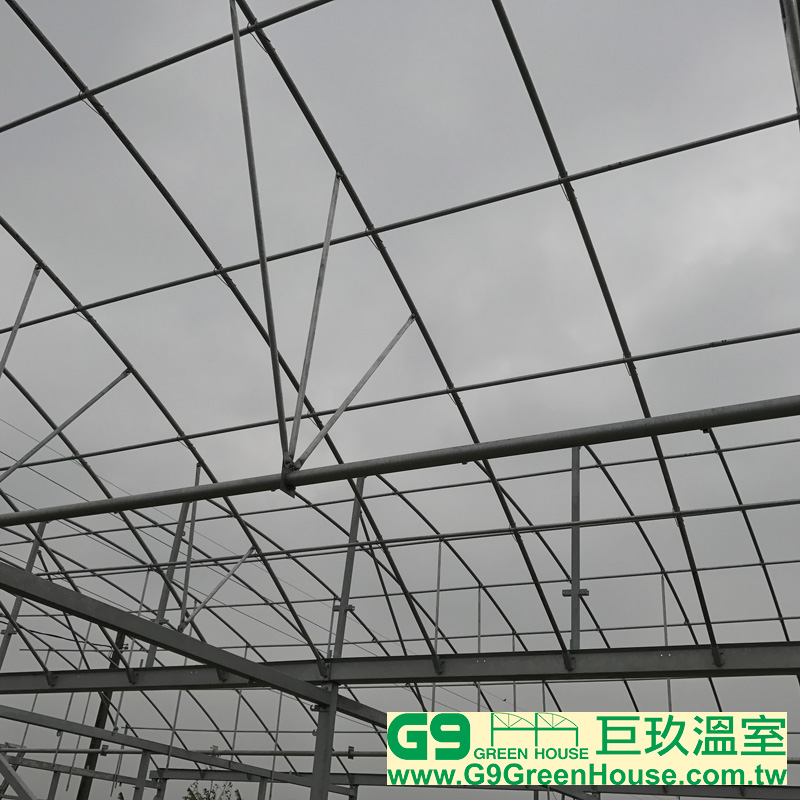

圓鋸型捲揚(方管)式溫室-鋸齒型中直管固定補強拉力桿在彎弓基礎管完成外觀
圓鋸型捲揚(方管)式溫室-雙側邊三排C型鋼連接在每一支支柱完成外觀
圓鋸型捲揚(方管)式溫室-圓鋸型鋼材相互完成連接準備覆蓋屋頂農膜完成外觀

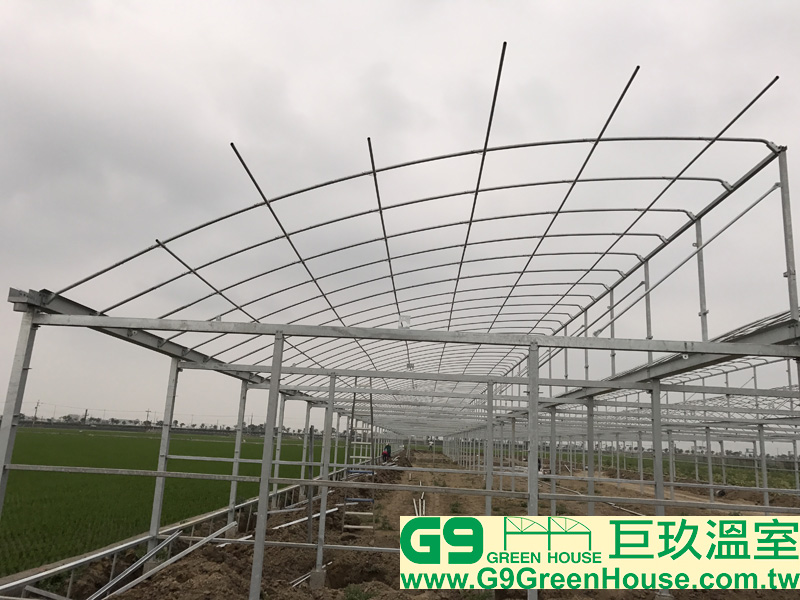

圓鋸型捲揚(方管)式溫室-每棟前後風頭彎弓基礎管左右側各固定一支六分直管成八字增加風頭彎弓基礎管抗風能力完成外觀

圓鋸型捲揚(方管)式溫室-每棟前後風頭主橫樑左右側各固定一支2英吋鍍鋅圓管增加風頭主橫樑抗風能力完成外觀


()、單斜式相互串連在溫室結構與通風口結構配件部份:
     一般單斜式通風口溫室結構,串連方式大部份採用焊接加工工法連接在溫室結構黑鐵鋼材後,再運送至工廠熱浸鍍鋅處理,這種連接配件的缺點是用焊接方式固定,經過長時間承受風壓,配件焊接點很容易龜裂,因為單斜式溫室結構必須承受風壓非常大,焊接點配件工法直接影響單斜式通風口溫室結構抗風強度。
     巨玖溫室圓鋸型溫室結構,配件使用工法全部用螺絲組對鎖方式固定,避免鋸齒型通風口結構相關配件因為過度加工,影響溫室結構鋼材配件安全性與抗風性變差,確保鋸齒型通風口結構安全。
圓鋸型捲揚(方管)式溫室-每棟前後風頭方管支柱左右側各固定一支方管斜撐管增加風頭支柱抗風能力完成外觀

圓鋸型捲揚(方管)式溫室-完成全部鋼材與配件連接準備覆蓋防蟲網與農膜完成外觀
圓鋸型捲揚(方管)式溫室-每16米一組風拉桿與側拉桿固定在方管支柱與主橫樑二種補強結構工法完成相互串聯增加溫室結構強度抗風能力完成外觀


巨玖溫室非常感謝,嘉義縣太保市蔡先生選用巨玖溫室改良型-圓鋸型捲揚式溫室。

另外,圓鋸型結構需分為,「通風口結構」與「農膜覆蓋加強」兩部份來說明。這回先分享-圓鋸型通風口溫室鋼材連接串連工法,讓更多農友了解巨玖溫室改良的圓鋸型溫室的優點與使用鋼材,來凸顯圓鋸型結構的抗風能力。

    下一回,小弟繼續分享位於台南市後壁區-圓鋸型H鋼通風口溫室「農膜覆蓋加強」部份,期盼讓各位農友們更加了解巨玖溫室設計圓鋸型通風口溫室的結構優勢。
