H鋼鋼骨加強(圓拱型)溫室結構

                                                                                   2017/03/01

巨玖溫室成立至今已逾6年,小弟秉持「誠實」、「用心」、「信用」這6個字督促自己與巨玖溫室工作團隊,認真打造每一座溫室結構,讓更多農友在颱風來臨時,都不用擔心溫室結構問題,可以安心在溫室內種植農作物。
距離上次於部落格中與各位農友分享巨玖溫室工作心得,已經3年了,這回要與各位農友分享,巨玖溫室工作心得,小弟結合各家溫室工法,重新打造更加堅固的一座H鋼鋼骨加強型(圓拱型)溫室結構,祈能抵抗颱風來襲時,不至於毀損。
有鑑於,1048-蘇迪勒與1059-梅姬2強颱的威力,巨玖公司記取教訓與學習,投入心力改良溫室結構更加完善與抗風,減少農友因風災造成溫室維修,產生額外費用支出。
1059月颱風,巨玖溫室無任何結構倒塌,但是,仍有2處溫室屋頂結構,因強大風力與風壓造成共18支溫室屋頂彎弓基礎管變形,促使巨玖溫室的內部團隊,在溫室屋頂結構鋼材上做一些調整,使溫室屋頂結構,屋頂鋼材更加具有抗風及堅固耐用性。
近年來颱風威力都超過17級以上,造成溫室結構鋼材與屋頂結構、捲揚農膜和溫室四周防蟲網嚴重破損,需要全部更新配件,導致農友無法於短期內復耕,還要支付龐大維修費用,部分農友對巨玖溫室抱怨連連,但巨玖溫室維修所需人力需求與工時,實在無法同時進行,嚴重影響巨玖溫室內部工程執行進度。因此,小弟思考後決定,在溫室結構搭建,更改部份安裝工法與增加鋼材配件,屋頂農膜與四周捲揚農膜的覆蓋工法與安裝,使溫室結構鋼材、農膜更加堅固,在災後能快速整修完成,短期內復耕,不會影響農友生計。
以下所分享的文章為日後巨玖溫室搭建H鋼鋼骨-圓拱型溫室結構的基本配件與工法,使溫室結構風頭鋼材,與屋頂農膜及四周捲揚農膜,更加堅固耐用,減少颱風來襲時造成溫室毀損,能短期內修護與復耕,也可減少巨玖溫室派遣維修人力與農友對巨玖溫室的抱怨。

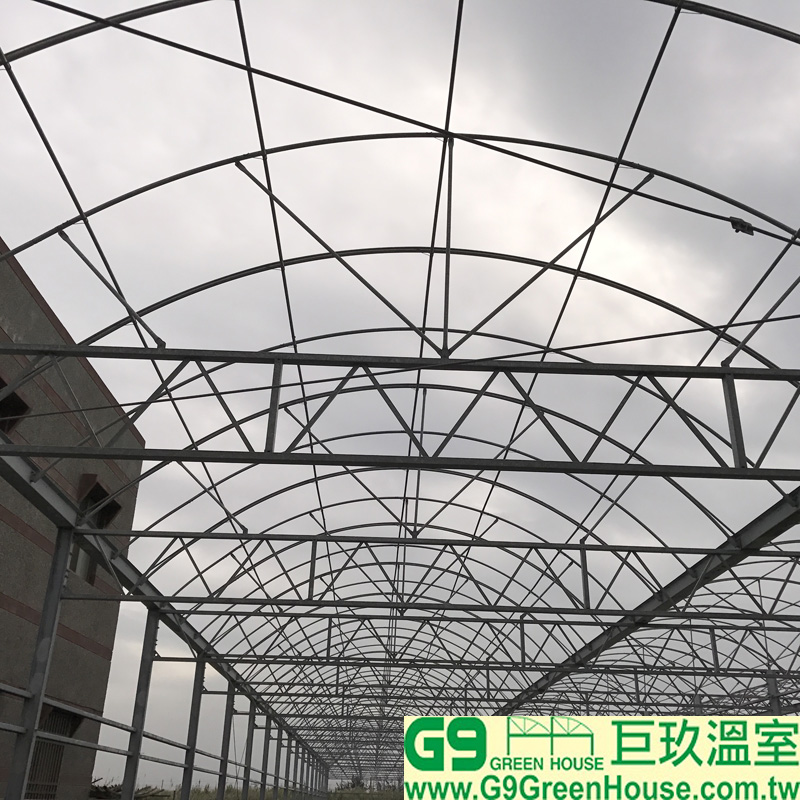

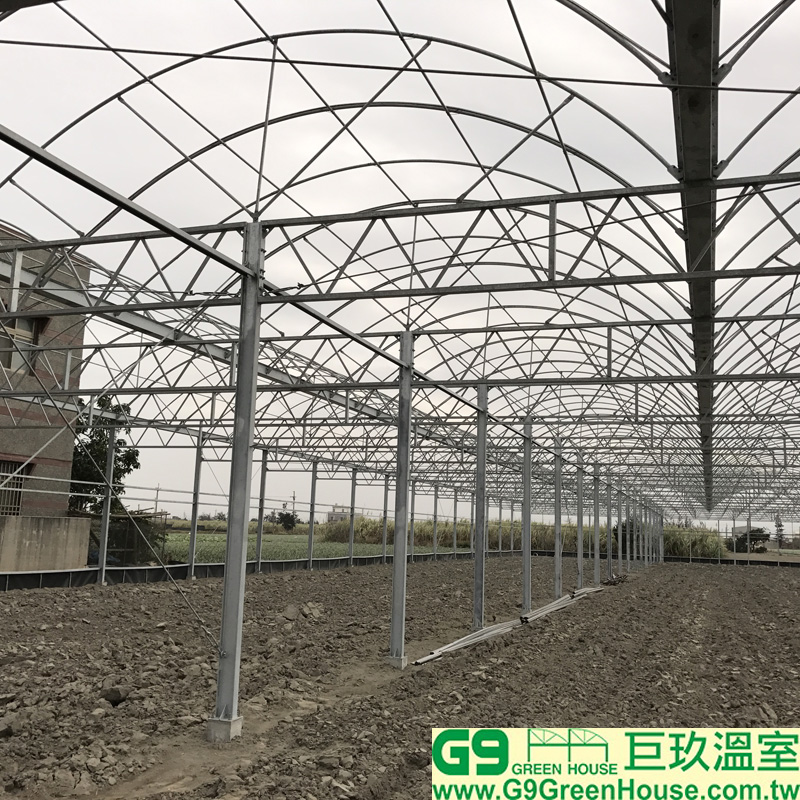

巨玖溫室在H鋼鋼骨加強(圓拱型)溫室結構與鋼材安裝工法調整如下:
1.  彎弓基礎管方面:巨玖溫室原本設計都是1.33m*1組彎弓基礎管,即日起更改為1m*1組彎弓基礎管,溫室彎弓基礎結構管寬度在7m內,不得超過7.3m的設計,使溫室屋頂結構鋼材,相互連接更加緊密,增加屋頂彎弓基礎管堅固度與抗風性。

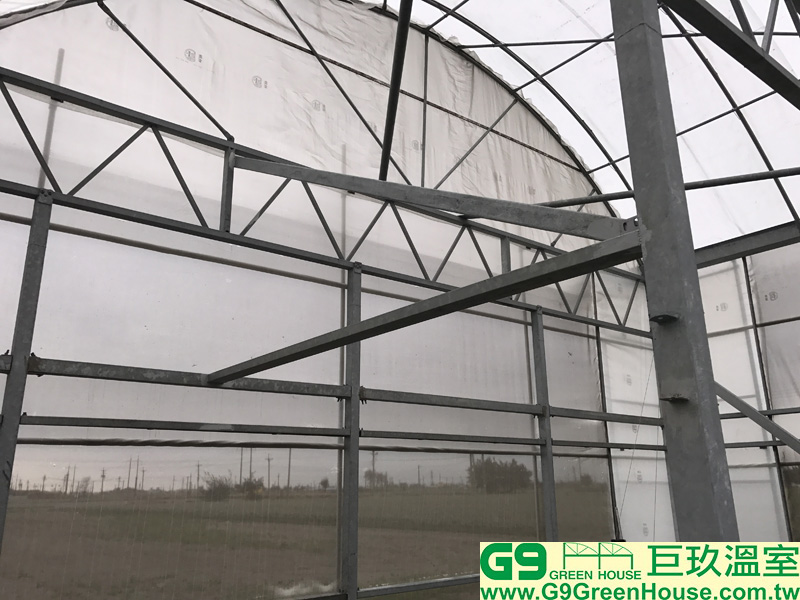

2.  風頭水平樑與支柱方面:巨玖溫室原本設計風頭第1支支柱頂端與第2支支柱底板之間,採用50*100方管,以斜45度工法相互連接在第1支支柱與第2支柱之間,使風頭支柱更具有抗風與堅固性,另外在每棟風頭第1支水平樑與第2支水平樑之間採用2”鍍鋅圓管,以八字型工法相互連接在第1支與第2支水平樑結構,使風頭結構水平樑更加堅固及具抗風性。巨玖溫室改良後,另外增加屋頂彎弓基礎管斜撐,在風頭第1支彎弓基礎管左右側,開始固定13/4”*6m鍍鋅管,以八字型工法固定在每棟前後風頭彎弓基礎管上,使風頭第1支彎弓基礎管前4m結構強度增加,再與主橫樑八字斜撐工法及支柱方管斜撐工法,3種工法相互配合,使溫室風頭結構增加強度,在颱風來襲時,屋頂與風頭結構,不容易變形,確保溫室內農作物順利生長。


3.  溫室鋼骨結構水平樑跨距方面:巨玖溫室原本設計,鋼骨溫室結構跨距10m以內,水平樑鋼材結構一律都採用60*30方管與主橫樑上下層間距使用50cm為基礎,唯有在鋼骨結構跨距超出10m12m,水平樑鋼材結構才會採用75*45方管,與主橫樑上下層間距採用70cm為基礎,增加水平樑本身強度。巨玖溫室改良後,水平樑跨距8.5m內用60*30方管與主橫樑上下層,間距用50cm為基礎,另外在風頭第2支水平樑跨距正中心4.25m位置,增加1支主橫樑支柱,埋設基礎桶灌漿方式,將水平樑立柱固定在第2支水平樑4.25m中心點,支撐在水平樑上,採用50*100方管直接連接第1支與第2支水平樑斜45度工法,相互串連在風頭結構補強支柱與水平樑支柱結構中(如果鋼骨結構跨距超過10m12m內,水平樑採用75*45方管與主橫樑上下層間距70cm為基礎跨距)在風頭前後第2支水平樑跨距正中心,間隔4m的位置增加2支水平樑立柱,固定連接在前後第2支水平樑結構。採用50*100方管直向連接第1支與第2支水平樑斜45度工法,使溫室彎弓基礎結構、風頭結構鋼材,與水平樑鋼材在強風侵襲下不易損壞,確保溫室鋼材結構完整性。(水平樑支柱補強工法,最大缺點是農友在溫室內使用耕耘機時,比較會影響耕耘機在溫室內的迴轉空間,與局部農作物種植)但整體風頭鋼材結構連接,能增加溫室風頭抗風強度。繼蘇迪勒與梅姬2強颱侵襲後,巨玖溫室認真針對近年完成的溫室結構,加以檢視與勘查,發現風頭結構還不夠完善與堅固,所以,巨玖溫室參考與結合各家溫室公司優良工法,成為巨玖溫室日後搭建基本工法與準則,打造更堅固的溫室結構,使農友在颱風侵襲時,溫室內的作物不受影響可以放心種植。

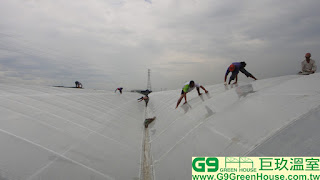

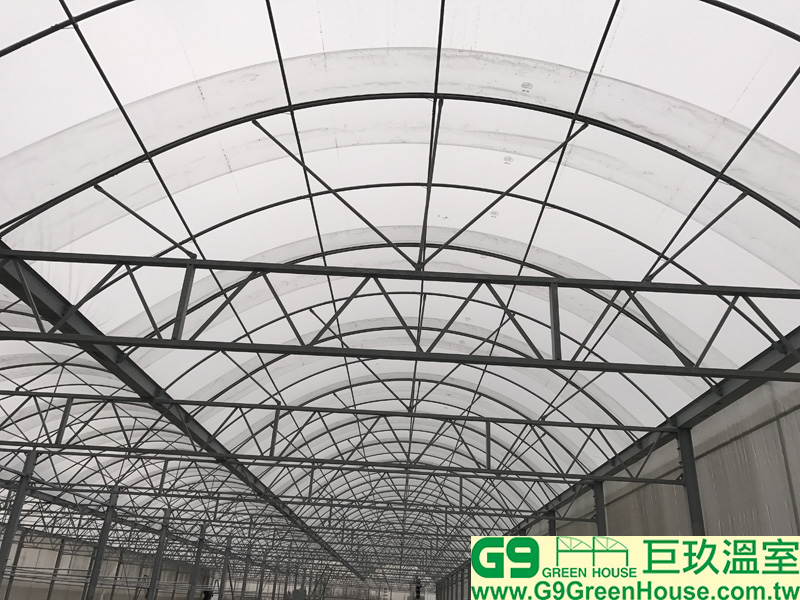

4.  彎弓基礎管補強壓條方面:巨玖溫室原本設計,鋼骨圓拱型彎弓補強壓條每4m*1組彎弓補強壓條,固定在每支水平樑彎弓基礎管上,與屋頂農膜在溫室結構。巨玖溫室改良後,前後風頭彎弓基礎管全部4m固定彎弓補強壓條,與每隔1m*1組固定彎弓基礎補強壓條,使溫室結構屋頂農膜更加堅固與多層保障,使風頭屋頂農膜防止膨脹,緊貼在溫室結構鋼材中,延長屋頂農膜使用年限,大部份農友會認為,彎弓補強壓條使用太多組時,容易造成屋頂農膜破損造成漏水,影響溫室內作物生長,但是巨玖溫室覆蓋屋頂農膜施工時,會在彎弓補強壓條組與屋頂農膜上鋪設寬10cm農膜條,鋪設在屋頂農膜與補強壓條上方,直接利用壓條線固定屋頂農膜在彎弓補強壓條溝內,使屋頂農膜結構不易破損更加密合,在強風來襲時不會磨損與膨脹,減少屋頂農膜破損的機率。

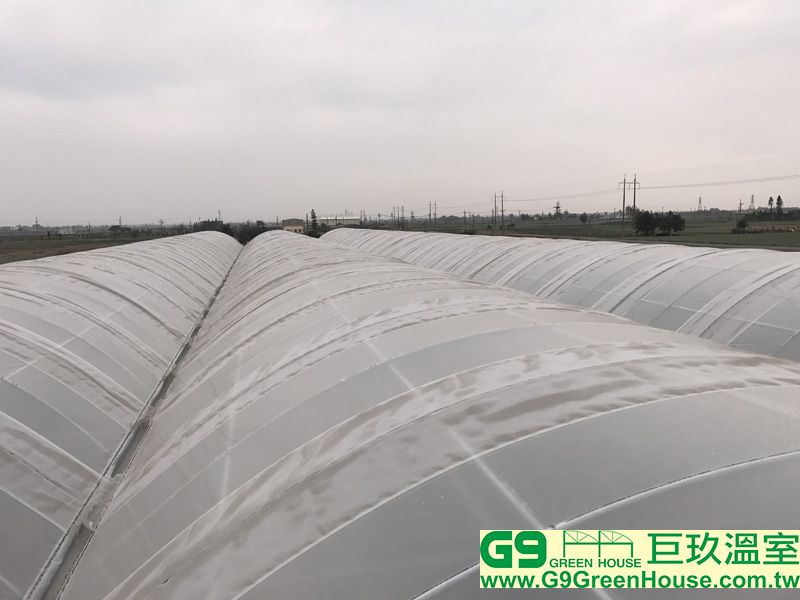

5.  彎弓屋頂結構農膜補強方面:巨玖溫室原本設計,採用每1.33m1條農膜固定帶,一般農膜固定帶固定工法,是固定在左右側水槽壓條溝內,採用壓條勾左右側綁農膜固定帶工法,這樣的工法最大缺點,會使農膜固定帶與屋頂直接磨擦,當風速過大時,容易讓壓條溝內的壓條勾脫落,會讓農膜固定帶失去保護屋頂農膜功用,直接影響屋頂農膜使用年限。巨玖溫室將此工法改良後,採用16*4尺防蟲網,直接鋪設固定在屋頂結構農膜內每2m*1組,採用壓條線直接固定在防蟲網,置放在左右側水槽壓條溝內。16目防蟲網配合每隔1m彎弓補強壓條固定屋頂農膜,使屋頂農膜更加堅固緊貼在溫室結構中。遇颱風來襲時,農膜不易破損。此工法最大缺點,屋頂農膜比較容易囤積細沙,日照透光率較不足,於冬季時可能會影響溫室作物生長。優點是,屋頂農膜更具有抗風性。

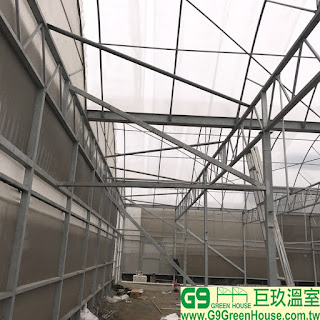

6.  溫室四周防風桿方面:巨玖溫室原本設計,採用每4m*1組防風桿(整支未裁剪)1”鍍鋅管材質,直接插入土壤2.5尺,固定水槽結構與第2C型鋼與溫室四周綁棉繩工法,因強颱過後,勘查受損溫室發現,除了屋頂農膜受損外,另外溫室四周捲揚農膜也嚴重破損,增加維修工時。巨玖溫室改良後,在溫室四周捲揚管每2m處,增加1支防風桿加強抗風強度,防止捲揚管與捲揚農膜,受瞬間風力產生由內而外膨脹拉伸農膜狀況,導致捲揚農膜與防蟲網損壞。







這回在部落格與各位農友分享,內容係因蘇迪勒與梅姬2強颱侵襲後,巨玖溫室全面檢視與勘查溫室結構後,使用加強強度調整歸類出以上關於溫室結構缺點,加以改良與調整,期許巨玖溫室再搭建的溫室結構更加堅固,減少農友在維修溫室費用的支出與維修工時。
巨玖溫室即日起,搭建H鋼鋼骨加強(圓拱型)溫室結構,南北方位全部採用上述工法,祈以規格化安裝與施工巨玖溫室承接的溫室工程。
最後,巨玖溫室非常感謝雲林縣四湖鄉王小姐,願意採用巨玖溫室調整後施工工法搭建溫室。

下回,巨玖溫室將與各位農友分享颱風後,方管圓鋸加強型溫室結構,提供給各位農友參考。
