中國大陸福建省-長泰經濟開發區 方管捲揚型溫室結構

中國大陸福建省-長泰經濟開發區

方管捲揚型溫室結構

                                                          2014/02/25

自成立巨玖溫室,首次承接中國大陸溫室鋼材與配件輸出,使小弟學習一些相關法規,非常謝謝台商王老闆。

回憶起..廖董介紹台商王老闆時，告知要將台灣溫室結構配件，輸出到中國大陸福建省長泰經濟開發區搭建,小弟考慮是否承接(因為，溫室鋼材規格輸出尺寸要非常精準，配件數量要確實，與相關技術人員對溫室結構、專業知識..等等問題。再次考驗巨玖溫室,絲毫不能出錯，否則溫室結構無法安裝，直接影響巨玖溫室商譽與相關賠償),當小弟舉棋不定時，廖董鼓勵小弟遇到任何事務時，都要抱持著自我學習機會,唯有不斷學習與經驗累積，才會讓自己更加成長與進步。要不是廖董這席話，小弟必定不敢承接王老闆溫室鋼材與配件輸出案件。

小弟確定承接王老闆溫室配件輸出案件後，開始從溫室案件規劃與確定溫室搭建類型、簽約、及鋼材焊接完成，費時二個月，於102年8月中旬，完成整套方管型捲揚式溫室結構備料。

起初在規劃王老闆方管捲揚式溫室結構時,小弟深入瞭解，福建長泰縣當地氣候及相關資料,以利設計王老闆溫室結構。王老闆要種植台灣玉女小蕃茄，預計102年9月底種植。於是，要求西工與管理部門，要在102年8月20日前，將王老闆全部溫室鋼材與配件，備料完成等待裝櫃。

以下為巨玖溫室為台商王老闆，規劃設計方管型捲揚式溫室鋼材與配件，裝櫃與完工相關照片:

搭建溫室結構，尺寸為寬60米，長40米，6連棟設計,每棟溫室寬為10米,溫室結構支柱側高4米，溫室彎弓基礎管與主橫樑結構高度2.1米，溫室結構總高度6.2米方管型捲揚式溫室鋼材結構，採用大跨距設計,因大陸福建長泰氣候無颱風，最大風速在七到十級內，所以方管型捲揚式溫室結構可採用大跨距設計。

以下為巨玖溫室設計方管型捲揚式溫室結

  構鋼材配件輸出明細:

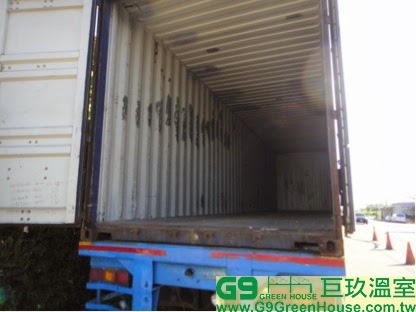

1.40尺貨櫃到達巨玖溫室外觀

2.準備裝貨

3.堆高機開始裝貨櫃外觀

4.清點出口水槽與主橫樑及方柱支柱數量是否正確

5.裝櫃完成外觀

6.貨櫃裝櫃完成，準備托運台中港出口

一、              方管支柱材質:採用100/100mm黑鐵，厚度2.3mm，長度4米(整支未裁剪方管,增加方管支柱結構強度,方管捲揚式溫室結構方管支柱共使用77支，整支4米。每支方管支柱鎖片與配件焊接完成後,再送工廠熱浸鍍鋅處理,確保每支方管支柱鋼材20年內都不會銹蝕,增加溫室結構使用年限,減少日後不必要溫室維修費用支出。

二、              風頭方管補強支柱:採用75/75mm四方管為補強風頭基礎結構,每支補強支柱長度為3.9米，支撐在風頭結構主橫樑結構上,每棟風頭結構共使3支補強支柱，增加溫室風頭基礎結構強度(每隔2.5米一支風頭補強方管支柱)前後風頭結構，計各使用36支方管支柱。補強溫室風頭基礎結構,每支補強支柱管厚度為2.3mm黑鐵材質,經工廠熱浸鍍鋅處理後變2.45mm,使方管厚度增加。

三、              主橫樑與支柱:採用100/100mm四方管，厚度2.8mm。每一支主橫樑長度10米，黑鐵材質。方管型捲揚式溫室結構，共使用66支主橫樑，固定在每一支方管支柱結構,支撐捲揚式溫室基礎結構，每支方管橫樑鎖片與配件焊接完成後,再送工廠熱浸鍍鋅處理,確保每支方管支柱鋼材20年內都不會銹蝕,增加溫室結構使用年限,減少日後不必要溫室維修費用支出。

四、              雙側邊方管支柱:採用75/45mm C型鋼，連接在方管力霸溫室雙側邊支柱之間,每一支方管支柱之間，採用4支75/45mm C型鋼，每一支長度4米，厚度2.3mm熱浸鍍鋅材質,相互連接在每支方管支柱鎖片組上,增加方管支柱雙側邊基礎結構抗風強度。方管力霸溫室雙側邊基礎結構，共使用80支黑鐵熱浸材質(每一支C型剛從鐵材行出廠後,直接送回公司，在每一支C型鋼凹槽處，每一米焊接一片扁鐵,完成後送工廠熱浸鍍鋅處理,才能安裝在溫室雙側邊方管支柱,增加C型鋼使用年限,確保連接方管支柱結構連接強度。

五、              水槽結構連接在方管支柱與方管橫樑:安裝在方管支柱與主橫樑結構水槽，尺寸為寬11公分，高15公分，力霸溫室結構專用水槽,總長度4.1米，厚度為2.3mm黑鐵材質,送工廠熱浸鍍鋅處理後，水槽厚度增加。H鋼力霸溫室結構，共安裝70支水槽。連接在每一支方管支柱與主橫樑結構上,方管型捲揚式溫室，共7排直向水槽結構,每一排水槽結構共使用10支水槽，相互連接在方管型捲揚式結構內,方管型捲揚式溫室結構，每一排水槽共安裝10支水槽,其中有2支水槽結構具有4"漏水斗配件設計,每12米一支水槽，具有漏水斗設計,有效迅速將水槽內雨水快速排出到溫室外,防止瞬間大雨發生，導致水槽內滿槽現象發生。(方管型捲揚式溫室結構，7排水槽結構共使用70支水槽，其中14支水槽具有4”漏水斗設計)

六、              基礎桶安裝:採用正四方20cm/20cm基礎座底板,基礎座螺柱深度110cm基礎桶,為溫室基礎座結構之一。基礎桶螺柱用4支五分螺柱組成，每一支螺柱熱浸鍍鋅處理(螺柱實心五分),固定在每一支方管支柱上。

七、              基礎桶安裝在基礎坑:採用4分鋼筋成井字型，固定在基礎坑底層內,測量完成後，基礎桶直接固定在4分井字型鋼筋上,每個基礎桶共使用4.6公斤3分鋼筋，增加每一座基礎桶在基礎坑內結構強度,H鋼鋸齒型力霸溫室，共使用113座基礎桶,全部基礎桶共使用414公斤3分鋼筋,增加基礎座強度。

7.福建長泰方型捲揚式風頭基礎結構方管斜撐連接在風頭每一支支柱完成外觀

八、              風頭方管斜撐安裝方面:採用75/75mm方管，厚度2.3mm黑鐵材質,斜撐底板焊接完成後,送工廠熱浸鍍鋅處理,每支斜撐方管長度為5.1米，整支未裁剪材質,直接固定在每一支風頭方管支柱頂端正斜45度，固定在各風頭第二支方管支柱底部,方管型捲揚式溫室，前後風頭方管支柱基礎結構，各使用7支75/75mm方管斜撐,方管型捲揚式溫室，共使用14支方管斜撐,增加前後風頭基礎結構抗風強度。

8.福建長泰方管型捲揚式溫室雙側邊上下層捲揚安裝完成外觀

9.福建長泰方管型捲揚式風頭上下層捲揚安裝完成外觀

九、              彎弓基礎管材質：方管型捲揚式結構溫室，選用彎弓基礎管為整支未裁剪6米1”鍍鋅管，折圓拱型彎弓基礎管,將基礎管折彎成高度7.5尺(210公分)寬度40尺規格,直接插入水槽彎弓固定座內,採用4支3分螺絲組，鎖付固定每一支彎弓基礎管,方管型捲揚式基礎結構6連棟，共使用186支彎弓基礎管。連結在方管型捲揚式基礎結構，每一棟共使用31支彎弓基礎管。包括風頭前後第一支基礎管，各加一組彎弓基礎管增加結構農膜與基礎管強度。

10.福建長泰方管型捲揚式主橫樑與彎弓拉力桿每四米連接完成外觀

十、              彎弓輔助直管:方管型捲揚式溫室結構，採用9組直向輔助直管連接，1/2”鍍鋅管厚度1.6mm長度6米。每棟每一排圓拱型彎弓輔助直管，使用7支1/2”鍍鋅管，每棟共使用63支1/2”鍍鋅管，六連棟圓拱型溫室結構，共使用378支1/2”鍍鋅管。採用1/4”白鐵鋼夾固定在每一支彎弓基礎管(每棟共使用279支白鐵鋼夾，六連棟共使用1,674支白鐵鋼夾)

十一、   彎弓基礎管結構補強壓條:圓拱型彎弓基礎管，補強壓條組每隔4米彎弓基礎管安裝一組。增加彎弓結構農膜抗風強度,使結構農膜更加堅固，固定在彎弓基礎管上,(彎弓補強壓條採用#430白鐵壓條材質,厚度0.8mm),每棟方管型捲揚式溫室結構，各安裝13組彎弓補強壓條,(包括前後第一支與第二支彎弓,增加風頭結構農膜強度,防止風頭第一支彎弓壓條內壓條線跳線,直接影響農膜使用年限)6連棟方管型捲揚式溫室結構，總共安裝78組彎弓補強壓條組，增加結構農膜抗風強度與使用年限。

十二、   彎弓拉力桿:彎弓拉力桿安裝組數方面,採用每4米安裝長短9支3/4’鍍鋅管，組成扇型連接在每一支主橫樑上與彎弓基礎管。拉力桿固定在每一支彎弓基礎管，增加溫室彎弓基礎管結構強度,方管型捲揚式每棟長短拉力桿共使用99支。彎弓拉力桿連接圓拱型基礎管與主橫樑結構。6連棟長短拉力桿共使用594支。連接在方管型捲揚式溫室結構。

11.福建長泰縣方管型捲揚式溫室結構內部鋼材完成連接外觀

12.福建長泰方管型六連棟捲揚式溫室結構完工外觀

13.福建長泰方管型捲揚式溫室結構完工外觀

這回小弟在部落格中與各位農友分享，中國大陸福建省長泰縣，方管圓拱型溫室結構整套鋼材與配件輸出，台商王老闆栽培玉女小番茄成功,二段工作心得照片分享,再次謝謝廖董對小弟鼓勵與台商王先生愛護，採用小弟規劃設計方管型捲揚式溫室結構。

14.福建長泰方管型捲揚式溫室結構內玉女小番茄生長75天外觀

15.方管型捲揚式溫室玉女小番茄種植75天溫室內整體外觀

16.工作人員整理玉女小番茄施工外觀

17.玉女小番茄生長外觀

18.玉女小番茄結果外觀

19.台商王老闆與巨玖溫室栽培顧問檢視玉女小番茄成長過程

20.福建長泰王老闆溫室內玉女小番茄每株根部生長外觀

21.福建長泰王老闆溫室內玉女小番茄準備可採收外觀

22.福建長泰王老闆玉女小番茄準備給當地觀光客採果外觀

23.台商王老闆福建長泰方管型捲揚式溫室種植玉女小番茄採用簡易型灌溉系統外觀

有機會輸出至福建省長泰縣，直接促使巨玖溫室發展,小弟在102年9月底，方管型捲揚式溫室結構完工時。親自至福建長泰縣驗收。(因王老闆方管型捲揚式溫室結構由巨玖溫室規劃設計。特派1位組長全程監工督導。安裝溫室結構工程方面由台商王老闆自行施工)將巨玖溫室在台灣搭建溫室結構工法，完全落實到福建長泰縣方管型捲揚式溫室結構。

今年1月16日，因台商王老闆750坪玉女小番茄溫室在福建長泰縣栽種成功。小弟與巨玖溫室種植團隊(半年前小弟已與公司內部開始規劃成立種植團隊，結合各類型種植達人、教授、及各位農友種植經驗，提高農產品產量與高經濟農作物)一行4人接受台商王老闆，與福建省長泰縣經濟開發區，及長泰縣縣總書記邀請，當地閩南日報專訪與參觀當地溫室工程公司，並與當地具有溫室種植經驗農友們，相互交流栽種技術。

24. 台商王老闆與巨玖溫室栽培顧問及福建長泰黨委書記相互交流小番茄種植技術

25.福建長泰當地台商從事溫室種植技術人員，與巨玖溫室農業技術顧問團交流種植技術

26.福建長泰當地台商搭建簡易型溫室結構

27.福建長泰當地台商搭建簡易型溫室水槽連結外觀

28.福建長泰當地台商搭建簡易型溫室內部完工外觀

29.福建長泰當地台商搭建簡易型溫室結構完工外觀

30.福建長泰當地台商搭建簡易型溫室雙側邊結構完工外觀

31.福建長泰當地台商簡易型溫室內種植小黃瓜外觀

32.福建長泰當地農民採用隧道式內部溫室結結構外觀

33.福建長泰當地農民採用隧道式溫室結構種植小黃瓜外觀

34.福建長泰當地台商簡易溫室內種植青椒外觀

35.福建長泰當地台商簡易型溫室內種植牛番茄外觀

36.福建長泰台商簡易型溫室內灌溉系統(簡易型)

37.福建長泰當地台商簡易溫室結構採用離地栽培種植小番茄外觀

38.福建長長泰當地台商利用保利龍箱種植玉女小番茄外觀

39.福建長泰當地台商搭建蘭花溫室內部結構外觀

40.福建長泰當地台商搭建蘭花溫室鋼材與支柱與水槽及彎弓基處管連接外觀

41.福建長泰當地台商搭建蘭花溫室鋼材相互連接完成外觀

42. 福建長泰當地蘭花溫室風頭結構安裝覆壓風扇完成外觀

今年，台商王老闆將再搭建8分地，種植玉女小番茄。

下回小弟將在個人部落格中，與各位農友分享，雲林縣崙背鄉鋸齒鋼骨加強型溫室結構工作心得。
