圓鋸鋼骨加強型溫室骨架鋼材結構組裝工作心得分享(1/2)

雲林縣崙背鄉，第27班洋香瓜許班長
圓鋸鋼骨加強型溫室骨架鋼材結構組裝工作心得分享:

2014/03/20

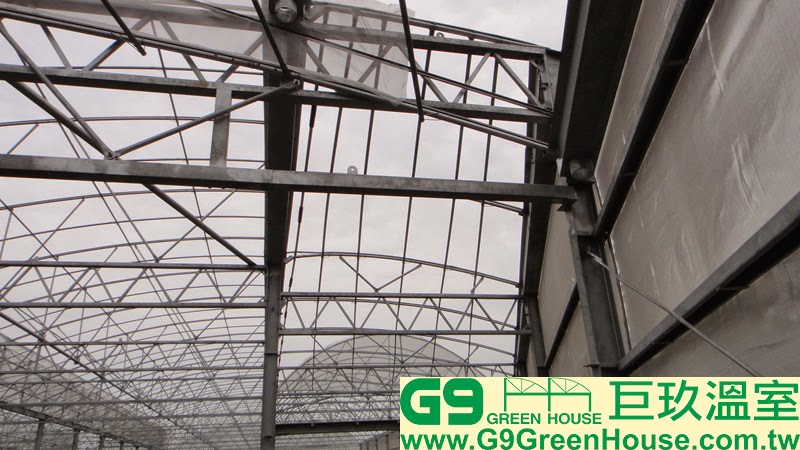

        巨玖溫室自99年3月承接，台南七股漁產試驗所，鋼骨鋸齒型溫室結構工程，採用小弟改良，斜背式溫室結構，簡稱鋸齒型溫室結構。到今日已經過二年，這二年多來，小弟不斷將鋸齒型溫室結構，加強能瞬間抵抗17級陣風與颱風季來臨時，各位農友最擔心溫室內農作物成長，直接影響農友農作物收成數量，小弟深知鋸齒型溫室結構最脆弱部份，在1.7米通風口結構與溫室主結構，結構相互連接部份，及溫室屋頂主結構農膜取決溫室內農作物收成。 目前巨玖溫室所搭建鋸齒型溫室結構，在全台超過150座以上，每一座鋸齒溫室結構連接方式完全相同。唯一差別，在鋼骨加強型鋸齒溫室結構與方管捲揚型溫室結構。每回有農友願意給巨玖溫室搭建鋸齒型溫室結構時，小弟一定先請農友，到距離最近的巨玖公司實際完成溫室結構參觀，將小弟規劃材料明細表、設計圖，完整詳細逐項向農友們說明：「溫室使用鋼材厚度材質，連接在溫室結構位置..等等」，最後都會以信用與誠實將參觀溫室結構實體完全一模一樣呈現在農友土地上。

 自巨玖溫室成功將鋸齒型溫室結構改良，完成實際搭建，獲得不少農友肯定與支持，願意採用小弟設計鋸齒型溫室結構，目前鋸齒型溫室結構，已經改良到第三代，將前二代鋸齒型溫室結構缺點加以改良，修正部份鋸齒型溫室結構，使鋸齒型溫室結構，更加堅固。農友們不用擔心颱風季來臨時，溫室通風口結構無法抵抗颱風侵襲，直接影響溫室內農作物成長與收成。 自承接2013年雲林縣農業博覽會都會農園後，2014年2月底，又接受行政院農業委員會，農業台中試驗所，農業經濟組莊先生專訪，莊先生詢問一些溫室工程未來發展..等等問題外，還詢問小弟為何短短三年多，巨玖溫室能急速成長，成為雲嘉南知名專業溫室公司。 小弟也誠懇告知，能有今日成績，不是小弟工作能力與人際觀係好，全靠各位農友支持，相互介紹。

搭建溫室結構時，使用材質實在，完全按照雙方合約內容，材料明細表，真材實料搭建溫室。使巨玖溫室快速成長，獲得各位農友支持、照顧及信任。另外，平日有空閒時，到處參觀各家溫室公司搭建溫室結構。將各家溫室公司搭建溫室結構優點，完全使用在巨玖溫室搭建溫室結構上。使小弟設計的溫室結構更加堅固，讓更多農友瞭解巨玖溫室對溫室結構品質的要求。 今年年初，小弟與雲林縣崙背鄉第27班，洋香瓜許班長接洽圓鋸鋼骨加強型溫室合約時，因許班長搭建溫室結構二處共50多坪為T字型崎菱地。農地必須與溫室結構結合才不會浪費，許班長曾經多次詢問小弟是否可以將T字崎菱地充分利用。遂與測量組組長，先放樣確定T字型崎菱地尺寸與實際面積。再確認採取何種工法，將T字型崎菱地與圓鋸鋼骨加強型溫室結構相互連接。經測量完成後，立刻請測量組、西工組與骨架組裝組，三位組長至現場農地勘查，相互交流意見。由測量組開始，基礎坑開挖與基礎桶埋設。接下來請西工組，按照T字型崎菱農地二處尺寸，採用斜屋頂工法，與圓拱型、鋸齒型溫室結構，使二處崎菱地相互連接。

巨玖溫室也是頭一回搭建T字型崎菱地，小弟非常謝謝雲林縣崙背鄉第27班，洋香瓜許班長給巨玖溫室同仁一個搭建T字型崎菱地機會，使巨玖溫室在溫室組裝技術更加成長。 這一回，在部落格中採用最先進縮時攝影，完整將巨玖溫室溫室鋼骨結構組裝過程紀錄。使更多農友瞭解巨玖溫室對溫室結構施工品質。將每位農友溫室結構，當成自己的溫室結構搭建。 以往，小弟在部落格中，與各位農友分享工作心得，都是採用照片，難免讓部份農友心中有一些疑問，懷疑施工品質。所以特別在部落格中，利用縮時攝影呈現，與組裝過程相片相互說明，使農友更瞭解巨玖溫室搭建溫室結構，施工品質與鋼材相互接合細節，打造一座更加堅固溫室結構。減少日後不必要溫室維修費用支出，使更多農友瞭解巨玖溫室對每位農友用心與誠信。 許班長鋸齒型溫室結構，採用鋸齒型第三代改良版本，將鋸齒型溫室結構加以改良，鋸齒型通風口與屋頂結構農膜更加堅固，防止颱風侵襲時，從溫室內向上膨脹，導致溫室內通風口與屋頂結構農膜破裂，直接影響溫室內農作物收成。 以下為雲林縣崙背鄉第27班洋香瓜許班長圓鋸鋼骨加強型溫室施工與鋼材使用數量與安裝過程:

H鋼支柱材質方面:採用150/75mm，H鋼厚度為5mm/7mm黑鐵材質，每一支H鋼支柱長度為4米，重量為 56kg/m(14kg/m,一支四米)。150/75mm H鋼支柱，不包括支柱配件與鎖片，總重量為14kg/m。目前H鋼共分二種型式，重型H鋼，14kg/m與輕型H鋼，9.4kg/m。如果一支四米輕型H鋼總重量為37.6kg，不包括溫室配件與鎖片重量。巨玖溫室採用在鋼骨加強型支柱，一律採用重型150/75 H鋼。裁面尺寸5/7/8，增加H鋼支柱結構強度，另外巨玖溫室在每一支H鋼支柱雙側H鋼，每一米焊接L型角鐵250/250mm，厚度2.0mm。每一支H鋼支柱，共焊接8片角鐵。(一面H鋼共四片角鐵)增加H鋼支柱抗風強度，與鋼材相互連接強度。讓更多農友瞭解巨玖溫室對溫室鋼材使用與用心)。許班長圓鋸型溫室結構共使用94支H鋼支柱，相互連接溫室結構中。

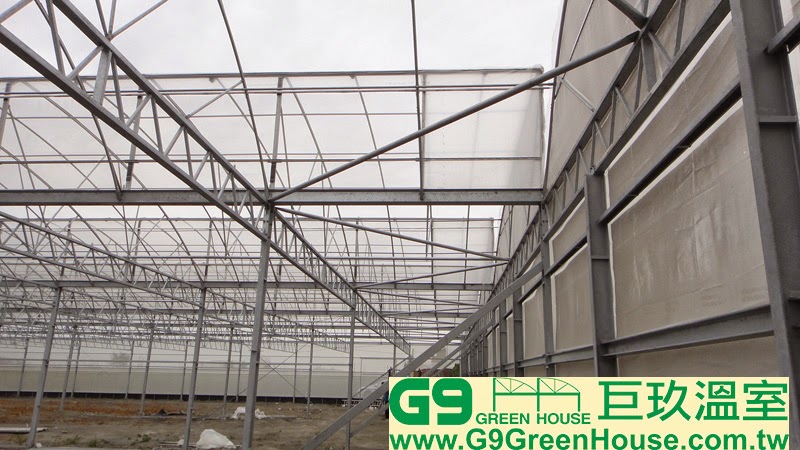

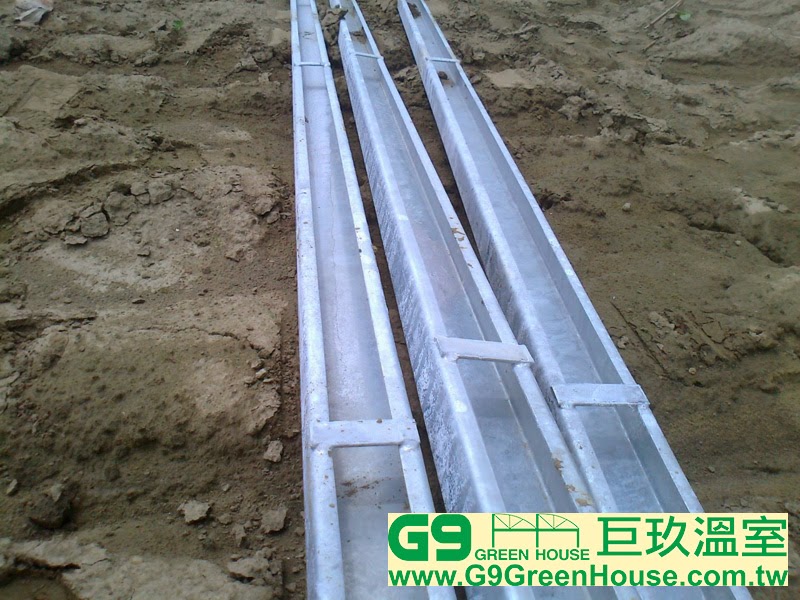

風頭補強強度方面:採用風頭斜撐與風頭內八斜撐二種補強工法，增加風頭與溫室本身抗風強度，使溫室本身結構更加堅固。(小弟深知風頭結構對溫室結構重要性，直接影響溫室結構使用年限)。H鋼支柱斜撐，採用50/100方管，長度4.7米，厚度2.3mm，垂直45度連接在風頭H鋼支柱，與溫室中心點H鋼支柱，共分為前、中、後H鋼支柱，使用方管斜撐15支，增加風頭抗風強度與溫室結構，相互連接強度。 風頭內八斜撐方面:採用每棟一組斜撐，連接在風頭第一支水平樑中心點，成八字型連接，固定在每棟第二支水平樑兩側水槽旁，增加風頭第一支水平樑抗風強度。水平樑內八斜撐，採用2”鍍鋅管雙封頭穿孔，採3分4”對鎖螺絲，固定在水平樑。2”鍍鋅管厚度2.0mm長度4.95米，整支未裁剪材質。前後風頭水平樑共使用12組(24支2”鍍鋅管)。增加溫室結構抗風強度。 小弟深知，風頭基礎結構對溫室結構重要性，直接關係到颱風季來臨時，溫室結構是否可以抵擋侵襲與溫室內農作物收成與成長。在搭建溫室結構時，小弟必定重視風頭基礎結構，每個安裝細節與鋼材材質使用厚度，確保溫室結構堅固。 溫室四周C型鋼連接方面:特別在每一支C型鋼凹槽部份，每一米焊接長7.5公分，寬2.5公分，厚度2.0mm扁鐵。例如：75/45四米C型鋼，共焊接四片扁鐵，增加C型鋼本身承受強度。小弟因為常常在工地視察，瞭解技術人員在安裝溫室結構鋼材每細節，是否按照規定工法安裝。若是發現到每一支雙側邊四米C型鋼強度有些不足，必須在C型鋼本身補強強度，小弟請教西工組組長，如何解決雙側邊四米C型鋼不足強度問題，組長告知可採用扁鐵黑鐵材質，直接焊接扁鐵，可將75/45 C型鋼本身強度增加。小弟深知，四周C型鋼連接在支柱對溫室結構相互連接重要性，決定溫室結構四周上下層捲揚農膜使用年限。

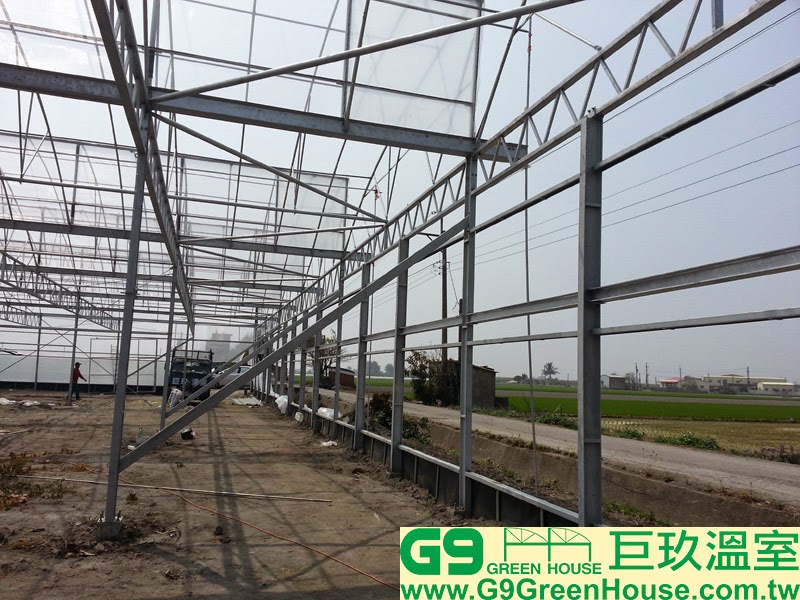

這回，小弟特別在前後風頭補強支柱與補強支柱之間，橫向連接一排100/100 H鋼，讓農友直向拉鋼鎖方便掛爬藤網，小弟深知絕大部農友都會利用風頭C型鋼，拉1.5分鋼索配合爬藤網，種植溫室內農作物。當溫室內農作物開始結果與收成時，前後風頭補強支柱與C型鋼，無法承受農作物重量，風頭支柱結構與C型鋼連接結構變形外，假如風頭結構吊掛鋼索與C型鋼，無法承受農作物結果總重量，會直接影響農作物收成。有鑑於風頭補強支柱，與C型鋼對溫室內農作物重要性，小弟決定採用一排橫向H鋼，連接在每一支補強支柱上，利用H鋼本身強度，讓農友可直接在前後橫向H鋼上吊掛鋼索，與爬藤網方便農友們種植農作物，另外可以增加溫室前後風頭補強支柱抗風強度。

水槽橫向C型鋼連接方面，在棟與棟相互連接水槽下(因棟與棟之間連接，都靠水槽之間，相互重疊連接溫室鋼骨結構，小弟深知，採用水槽相互重疊方式，連接棟與棟之間H鋼支柱，在長期承受風壓與颱風及地震影響，結構H鋼支柱容易變形，直接影響溫室結構整體使用年限)。連接在每一支H鋼支柱，使棟與棟之間H鋼支柱更加堅固。

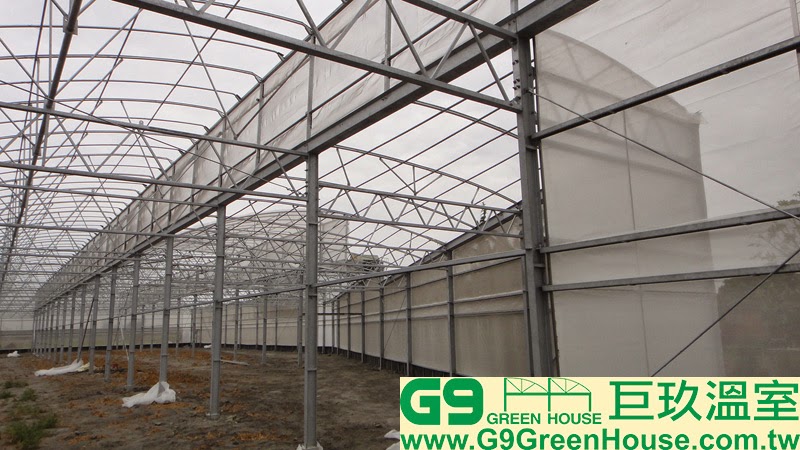

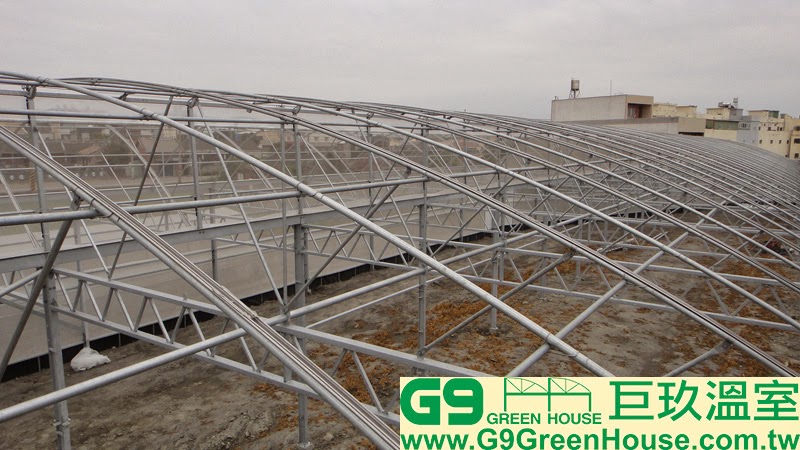

彎弓基礎管材質選用方面：小弟原本設計圓鋸型溫室結構，彎弓基礎管間距為1.33米一組，重新改良圓鋸型鋸齒型彎工基礎管，間距更改成1米一組基礎管，使鋸齒型通風口結構與屋頂結構農膜更加堅固，緊緊貼在彎工基礎管上，使結構農膜更加堅固與增加使用年限。 從開始搭建圓鋸型溫室結構，到今天已經有二年多時間，小弟不斷詢問農友們使用情形，徹底瞭解鋸齒型通風口溫室結構缺點，以利日後安裝與改良，打造一座堅固鋸齒型溫室結構。 彎弓基礎管結構補強壓條安裝方面：未改良前，圓拱型彎弓基礎管補強壓條，每4米在彎工基礎管安裝一組補強壓條。鋸齒型彎弓基礎管補強壓條組，每隔1.33米彎弓基礎管，安裝一組補強壓條組，改良後，圓鋸型溫室結構彎弓基礎管補強壓條組，更改成每2米一組補強壓條組，使屋頂結構農膜更加堅固緊緊貼覆在彎工基礎管。坦白說，這段時間，因為傾聽農友們提供的意見，及親自到巨玖溫室搭建完成半年以上鋸齒型結構觀察，發現冬季強勁東北季風吹襲下，溫室內屋頂結構農膜，承受風壓後向上膨脹程度，徹底解決鋸齒型溫室結構缺點。(以往巨玖溫室搭建鋸齒型溫室結構，在通風口防蟲網，與通風口包角農膜固定方式有瑕疵，溫室內中質管固定補強拉力桿工法..等等，改良後，彎弓補強壓條組每2米一組。小弟已在2013年雲林縣農業博覽會都會農園主題館，完成實體測試，主題館完工後期間，每回強勁東北季風吹襲時，小弟與工務組與農膜安裝2位組長，必定親自到場觀察鋸齒型溫室結構是否有缺點加以改良，改良後鋸齒型溫室結構，未發現屋頂結構農膜向上膨脹，防蟲網固定在通風口結構細縫等問題，徹底解決鋸齒型溫室結構缺點，使巨玖溫室搭建鋸齒型溫室結構更加完善與堅固。

自小弟成立巨玖溫室經三年多來，從溫室維修起家，到搭建簡易溫室結構。再學習搭建簡固溫室結構、捲揚式溫室結構，直到學習搭建鋼骨加強型溫室結構。這三年多，小弟犯了不少錯誤，例如：無法按時如期將溫室結構搭建完成交由農友使用。使部份農友對巨玖溫室不諒解，導致影響溫室內農作物種植時間，去年九月份小弟沉思多日，詢問商場多位專業管理達人，徹底將巨玖溫室從內部開始，與小弟個人心態，加以改造。巨玖溫室承接農友溫室合約案件數量整合開始做起，使用巨玖溫室技術人員搭建溫室結構，完全自行處理。更加深農友信任巨玖溫室。改造後，搭建溫室結構工程，都能按照合約內容，提早半個月以上交由農友使用。小弟非常謝謝各位農友，對巨玖溫室的建議，使巨玖溫室更加成長與進步。

這回在部落格中，與各位農友分享巨玖溫室設計鋸齒型改良後，使用在崙背第27班洋香瓜許班長圓鋸型溫室結構中。使巨玖溫室搭建鋸齒型溫室結構更加堅固耐用，減少各位農友日後維修費用支出與颱風季來臨時，打造一座不擔心溫室結構，放心在溫室內種植農作物，這也是小弟成立巨玖溫室本意。

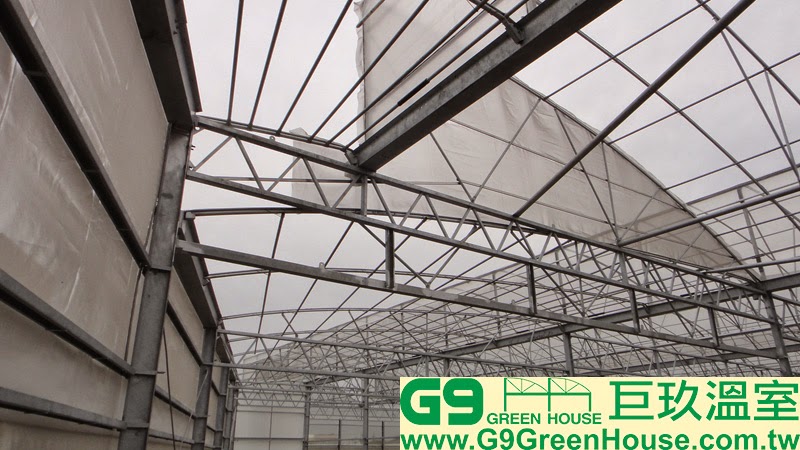

最後，謝謝許班長給巨玖溫室搭建T字型崎菱地機會，將鋸齒型、圓拱型、及斜屋頂型溫室結構三種溫室結構工法，融和在許班長二處T字型崎菱地，完全連接在圓鋸型溫室結構，使更多農友瞭解巨玖溫室組裝能力，與搭建各類型崎菱地溫室結構實力。 下回，小弟將介紹虎尾鎮廉使里，鄭班長圓鋸鋼骨加強型結構，共3分多農地，鄭班長圓鋸型溫室結構，值得與各位農友分享。因鄭班長搭建溫室農地屬於三角菱形地，在規劃鄭班長圓鋸型溫室結構時，鄭班長要求必須將三角菱形地與圓鋸型完全連接，不能浪費農地。所以，小弟將鄭班長溫室結構重新設計規劃，完全與圓鋸型溫室結構連接，採用縮時攝影方式，將完整記錄搭建溫室結構過程與細節，期許更多農友認可。
